ETON易通HT1530-D贴片机

  • 品  牌: 易通/ETON
  • 规格型号: HT1530-D
  • 浏览量: 729
  • 发布时间: 2018-05-25

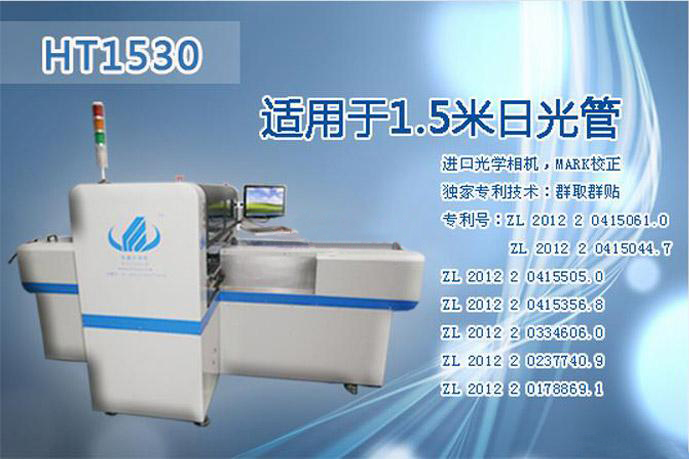

国产品牌ETON易通/HT系列/HT1530-D贴片机:

产品概要: HT-1530-D贴片机每小时7~8万 CPH,1.5米软硬灯条可一次性贴装完成。


HT1530-D技术参数:

外形尺寸:长3300mm宽2240mm高1400mm

         总重量:1600Kg

柔性线路板:PCB板尺寸:MAX:300*1200mm MIN:60*300mm

           PCB板厚度:厚度:0.5至5mm

           PCB板固定方法:可调压气动

贴片方式:群取群贴

操作系统:软件:Windows 7

         显示器:LED显示器

         输入装置:键盘、鼠标

视觉系统:摄像机数量:进口相机五套

                   视觉对位,MARK校正

重复精度:±0.02mm Chip

贴片高度: 15mm±2

贴片速度:70000~80000 CPH

贴装零件范围:带装LED 3014/3020/3528/5050等

元件跨距:0.2mm

可放置送料器数量:30PCS

使用电源:380AC 50Hz

电源功率:3KW

使用环境:23℃±2℃

导轨传动:最大长度:1.2M

传输速度:>300mm/秒

传输方向:单向(左→右或右→左)

传送方式:在线

定位方式:光学

空气压力:>5.0KG/ CM²

空气消耗量:<100L/min

电气控制:ETON自主研发

运动控制卡模块1套:ETON自主研发

XY轴驱动方式:X、Y、Z轴伺服电机控制
