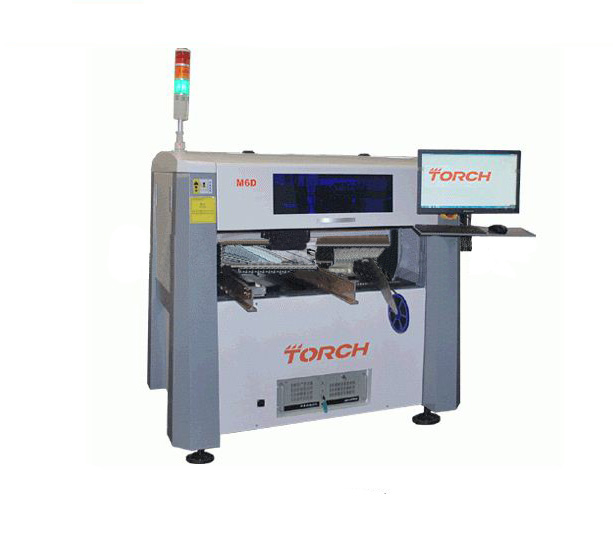

国产品牌TORCH同志科技M6D贴片机

  • 品  牌: 同志科技/TORCH
  • 规格型号: M6D
  • 浏览量: 542
  • 发布时间: 2018-05-25

国产品牌TORCH同志科技/十二头高速视觉贴片机--M6D贴片机: M6D独具特色:   1、高速:实际贴片速度高达13000cph.全视觉贴装速度高达9050-10500CPH。   2、贴片头数量:12组   3、花岗岩一体化运动平台确保长期使用不失精度。   4、可以贴装最大600*450mm的大型电路板。   5、运动部件配置旋转编码器,有效提高贴装精度。   6、二手贴片机杀手,秒杀20以内的各类二手贴片机。 M6D通用特点:   1、整机采用一流高精密级导轨,有效提高贴片精度。   2、整机采用专业工业相机,完成精密元器件的视觉对位贴装。   3、自动识别各种形状MARK点,有效提高贴片机生产效率和贴片精度。   4、具备离线编程功能(选配)   5、编程方便,可万能导入各种电路板数据,方便小批量多品种或大批量产品的生产模式。   6、整机最多可以配置两套IC盘。   7、整机配置一套专业电路板传输系统,可无缝接驳丝印机、接驳台和回流焊机。   8、整机具备元器件拾取失败的报警功能。   9、整机具备缺料报警功能,可以做到大批量生产时的无人值守。   10、整机配置12支吸嘴。 M6D的关键配置:   1、工业相机:4组   2、工业级光源:4组   3、工业电脑:1台   4、旋转编码器:3个   5、吸嘴12个   6、喂料器底盘GFTB-192组 M6D选配件:   1、8mm、12mm、16mm、24mm、32mm自动电动喂料器   2、各种吸嘴吸嘴   3、工业静音气泵   4、UPS不间断电源   5、IC盘   6、特殊器件专用光学镜头   7、特殊元器件专用光源   8、离线编程系统 最适合产品:   电源板、带电源吸顶灯、LED显示屏、带电源环形灯、球泡灯、遥控板、各种小家电主板

M6D技术参数

1.贴片头数量:12组贴片头

2.贴装面积:600mm×450mm

3.Z轴最大移动范围:20mm

4.最大贴片速度:(全视觉)9050-10500cph

              (非视觉)13000cph

5.XY轴分辨精度:±0.01mm

6.重复贴片精度:±0.05mm

7.对位方式:视觉对位

8.可以贴装元器件:0402以上阻容件及各种LED芯片,同时满足SOPSOTPLCCQFP等芯片的贴装

9.编程方式:万能数据自动/导入影像学习/键盘输入

10.喂料器数量:MAX38种GFTA-08喂料器(600mm×450mm)(标配);

              MAX66种GFTA-08喂料器(600mm×250mm);(选配)

              MAX38种GFTA-08喂料器+2种IC盘(600mm×250mm);(选配)

11.操作系统:WINDOWSXP、WIN7

12.压缩空气:80psi(0.5Mpa,气体流量≥200L/M

13.电源:220V,50Hz,2KW

14.重量:580kg

15.外形体积:1550(L)×1300(W)×1300(H)
