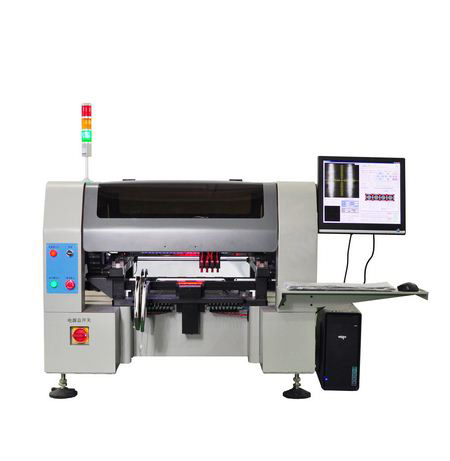

国产品牌HCCK华创超科/全自动四头台式贴片机/CK-L450贴片机: 特点: ●高性速四头贴片机,XY轴等主要坐标系形成轴采用高速松下伺服电机驱动和高精密TBI研磨丝杠实现,有效提高贴片精度并兼顾电路板传动速度,更适合大批量阻容件及SOP、SOIC、QFP等混装生产。 ●独特的丝杆传动结构,使运动驱动力和行进方向重合,减小阻力,运行更加稳定,精度更高。 ●配置不同的喂料器可以满足不同的元件的贴装要求。 ●开放的喂料器设置方法,使智能优化方式基础上的人工优化变成可能,提高生产效率。 ●提供默认喂料器取料坐标功能,加快手动编程速度。 ●贴片头传动采用同步电机配合高精密导轨,使取放料更稳定、快速。 ●配置专有结构的贴片头四组,结构灵巧,运行更快速。 ●自动出入板导轨系统,可通过接驳台与全自动锡膏印刷机,回流焊自动衔接,形成完美的生产线。 ●特殊的散热设计可以使设备连续工作,独特的电气系统设计,方便维修和系统维护。 ●智能开盖减速装置,使得操作更加安全有保障 ●整机由工业计算机配合专用软件控制,方便操作实用。 ●软件智能操作,界面简单易学。 ●自动视觉软件在线编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。进行简单的设置,就可以实现PCB拼板的编程和贴装。 ●PCB智能导入实现方便,快捷,减少编程时间。 ●软件元件数据库操作简单,并随机器提供各种常见封装类型的库。 ●根据元件情况选择是否打开影像校正功能,提高贴装精度的同时兼顾贴装速度。 ●贴装顺序由软件内部实现自动优化,充分发挥六头性能。 ●自行设计的软硬件保护功能使设备受到误操作导致的损失发生率更少。 ●软件界面上开放式的操作和设置使不同客户的要求得到满足。 ●可以在软件中显示拼板中所有坐标点,并对其中的坐标进行微调,实现高精密贴装。 ●可以在软件中设置各拼板的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。 ●各轴具有多档变速功能,可以根据距离设置速度,提高机器稳定性并延长使用寿命。 ●具有缺料监测功能和手动贴装功能,满足不同的生产要求。 ●标配工业高清相机与底镜系统、TYD特制光学处理,使关键件的贴装更加精准无误。
贴装头数量:4个
相机数量:6
相机类型:4部高速视觉相机、1部高速MARK相机、1部500W像素高精密相机
识别方式:4部高速相机同步识别
喂料器数量:50个(以8mm为准)
最大PCB面积:505*430mm
吸嘴缓冲范围:4.5mm
最大贴片速度:8500PCS/h
平均贴片速度:7500PCS/h
X-Y分辨率精度:0.01mm
Z轴最大行程:20mm
驱动轨道:台湾TBI导轨
MARK点支持:全自动扫描
PCB传送模式:全自动进出板
编程方式:智能自动编程、PCB坐标导入、阵列编程
元件角度支持:0~360°任意角度、分辨率0.014°
喂料器支持:8*2、8*4、12、16、24mm等气动飞达、管装震动飞达、IC托盘、定制送料器
真空机制:日本进口CKD主动式破坏型高速大流量真空发生器
气源:0.5~0.6MPa
驱动电机:日本松下A6交流伺服电机
控制主机:IntelCPU工控主机
适用贴装范围:适配0402、0603、0805、1206、二三极管、SOT、SOP及40*40mm范围内引脚间距≥0.3mm(引脚中心间距0.5mm)的QFP、QFN、BGA等
电源:220V,50Hz
功率:350w
设备重量:260kg
设备尺寸:1150*1150*820mm(不含鼠标键盘)
