产品介绍
OLED设备在亮度和色域上的不断提升,对测量行业提出了新的要求,柯尼卡美能达CA系列显示色彩分析仪的高精度已成为显示器行业的标准,我们也将用更高的价值和更卓越的技术来满足客户对柯尼卡美能达色彩分析仪的新要求。1.从低亮度到高亮度都能确保精度
随着越来越多的显示器支持HDR(高动态范围),色彩分析仪迫切需提升在高亮和低亮的测量能力。
凭借高灵敏性传感器和创新的电路设计,CA-410在确保精度的同时,将亮度范围扩大25倍(使用常规CA-P427探头与CA-310作对比)。
允许用户从超低亮度到高亮度范围内准确测量和调整HDR显示器的色度和gamma特性。
2.提高色度测量的精度
由于新型显示器具有更高亮度和更宽色域,客观上要求色彩分析仪需具备较高的色度测量精度。由于XYZ滤色片的精度提升,CA-410的光谱敏感度(与CA-310相比)更接近CIE1931的配色函数曲线。此外,色彩分析仪CA-410还使用拟合LED光谱的标准光源做校准,提升仪器自身的色度测量精度。如此,用户可更准确地测量和调整显示器的色度和白平衡。
3.优化性能的产线集成方案
凭借高精度的传感测量表现,Konica Minolta的CA系列色彩分析仪被许多用户集成于自动产线测量系统。随着传感器性能提升后,CA-410可作为传感器与自动零校准系统集成,无需人工辅助,即能实现探头和PC的直接连接,进而降低集成空间要求。此外,CA-410兼容旧款型号,包括软件开发包CA-SDK2兼容旧款型号的基本命令;探头的螺孔位置也与旧款型号一致(CA-MP410微型Mini探头除外)。
4.更丰富的测量界面
为了满足CA系列忠诚客户的应用需求,CA-410可测量更广泛的显示器产品,减少了在不同亮度范围间切换而产生的误差,缩短不同亮度范围下测量gamma所需时间,使CA-410具备更可靠的重复性精度。同时,CA-410增加了对显示器低频驱动支持,可测量不同频率下的灰阶图案。
CA-410 色彩分析仪产品特点
丰富测量需求的探头系列
高感探头
CA-VP410(探头直径:ø10 mm)
CA-VP427(探头直径:ø27 mm)
. 此型号适合在高速下测量超低到高亮度范围的高端OLED显示器。用途:在超低亮度到高亮度范围内测量、检查和调整TV和智能手机OLED显示器的色度和gamma特性。
常规探头
CA-P410(探头直径:ø10 mm)
CA-P427(探头直径:ø27 mm)
. 此型号适合测量多种类型的显示器,兼容CA-310。
. 也可提供测量高达30,000 cd/m2的高亮探头型号
微型Mini 探头
CA-MP410(探头直径:ø10 mm)
. 此型号的功能与CA-310一样,但体积更小。用途:需要小型探头或便携的应用,例如,小尺寸显示器生产工艺中使用的自动测量系统色彩传感器、专业显示器的校准和需要节省空间的其他应用。
. 也可提供测量高达30,000 cd/m2的高亮探头型号

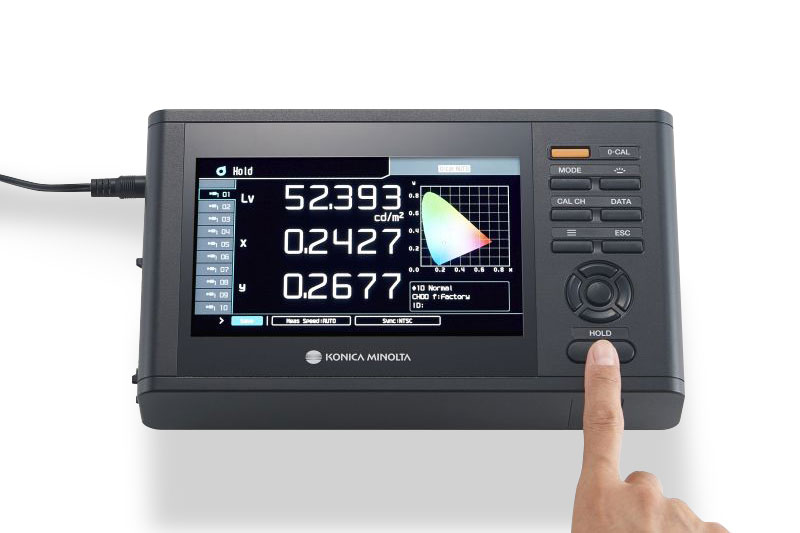

简单操作的CA-DP40数据处理器
数据处理器
由于显示产品技术发展速度迅速,生产线对测量速度的要求很高。正因如此,CA-DP40数据处理器将CA-310的“简单操作”特性进一步优化。
凭借“自动零位校准(开机后测量)”、“直观的7英寸彩色显示器”、“多种语言支持”和“锂电池(市面出售,方便仪器携带供电)”等特点,CA-DP40可以迅速准确地获取测量数据,因而,在研发应用中十分方便。
此外,CA-DP40可连接多达10个探头,向用户提供多点测量所需支持。
标准PC软件CA-S40
CA-S40测量软件可使探头在测量过程中直接连接PC,以便用户更好地应用和设置。CA-A01便携软包(选配)且支持Windows® 7/10与MacOS®。
产品技术参数
类别 |
CA-410 (LED闪烁度探头?27) |
CA-410 (LED闪烁度探头?10) |
|
感测器 |
矽光元件 |
||
测量口径 |
?27 mm |
?10 mm |
|
受光角 |
±2.5° |
±5° |
|
测量距离 |
30±10mm |
30±5mm |
|
显示范围 |
亮度 |
0.0001-1000 cd/m2 |
0.0001-3000 cd/m2 |
色度 |
可显示为4位元或3位小数(可选择) |
||
亮度 |
测量范围 |
0.0050-1000 cd/m2 |
0.0150-3000 cd/m2 |
精度 |
10.00-1000 cd/m2
±2%±0.0010 cd/m2 |
30.00-3000 cd/m2
±2%±0.0030 cd/m2 |
|
重复性(2δ)*1 |
1.000-1000 cd/m2
0.1%+0.0010 cd/m2 |
3.000-3000 cd/m2
0.1% + 0.0030 cd/m2 |
|
色度 |
测量范围 |
0.0500-1000 cd/m2 |
0.1500-3000 cd/m2 |
精度*1 |
20.00-100 cd/m2
±0.003适用于白场 |
60.00-3000 cd/m2
±0.003适用于白场 |
|
重复性(2δ)*1 |
0.5000-1000 cd/m2
0.001 |
1.500-3000 cd/m2
0.001 |
|
闪烁度对比度模式 |
测量范围 |
5 cd/m2或以上 |
15 cd/m2或以上 |
显示范围 |
0.0~999.9% |
||
精度 |
±1 % (闪烁度频率: 30 Hz AC/DC 10%正弦波) |
||
重复性 (2δ) |
1 % (闪烁度频率: 20-65 Hz AC/DC 10%正弦波) |
||
闪烁度JEITA模式※3 |
测量范围 |
5 cd/m2或以上 |
15 cd/m2或以上 |
精度 |
±0.5 dB (闪烁度频率:30 Hz AC/DC 10%正弦波) |
||
重复性 (2δ) |
0.3 dB (闪烁度频率:30 Hz AC/DC 10%正弦波) |
||
测量速度※4 |
xyLV |
0.0050-0.0999 cd/m2
4(3.5)次/秒 |
0.0150-0.2999 cd/m2
4(3.5)次/秒 |
闪烁度对比度 |
16(16)次/秒 |
||
闪烁度JEITA *3 |
0.5 (0.3)次/秒*5 |
||
数字 |
xyLv、TΔuvLv、RGB分析、XYZ、u'v'Lv、闪烁(反差方法) |
||
模拟 |
Δx、ΔyΔLv、R/G、B/G、ΔG、ΔR、B/R、G/R、闪烁(反差方法) |
||
LCD |
2行16位元显示(带背光) |
||
同步模式 |
NTSC, PAL, EXT, UNIV, INT |
||
被测屏同步频率范围 |
垂直同步频率: 40-200 Hz (亮度色度测量),40-130 Hz (闪烁度测量) |
||
记忆通道数 |
100通道 |
||
分析仪模式 |
标准功能 |
||
介面 |
USB,RS-232C(38400 bps或以下) |
||
多探头扩充 |
***多5个测量(使用4个探头扩展板CA-B15) |
||
工作温度/湿度范围 |
温度: 10-28°C,相对湿度70%或以下,无凝露 亮度变化范围:白场读数的±2%色度变化范围:白场读数的±0.002,测量柯尼卡美能达标准LCD单色*1,120 cd/m2,23°C,40%湿度时,读数的±0.006 |
||
存放温度范围 |
0-28°C:相对湿度70%或以下,无凝露 28-40°C:相对湿度40%或以下,无凝露 |
||
输入电压范围 |
100-240V~, 50-60 Hz, 50 VA |
||
尺寸/重量 |
主机 |
340(W)×127(H)×216(D) mm/3.58 kg |
|
探头 |
?49×208 mm / 530 g |
?49×236 mm / 550 g |
