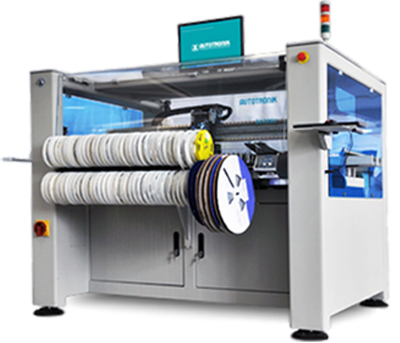

国产品牌宝迪/BA388V2 全自动飞行影像对中贴片机 特点： 1.BA388采用重型耐用的直线滚珠导轨系统，提供坚固和耐用的机械装置 2.深及较大型的结构，提供更广阔的工作空间，特大工作空间为1200mm X 408mm 3.最多可装256个智能式送料器(8mm) 4.飞行影像对中系统，适合各行业，能拾放所有SMD组件: 0201, SOIC, PLCC及 QFP IC 5.当机器正在装贴一块PCB时，另一块PCB可传送到准备装贴位置或传送至下一台机器，能有效减少闲置时间，增加效能 6.LED专用TEFLON吸嘴及正压吹气装备，能有效解决LED表面黏附性引致着陆失败问题 7.快速编程软件能在数十秒内完成LED放料编程，特别适合LED外发加工厂生产线操作 简介： 最多可装256个智能式送料器(8mm) 特大工作空间为1200mm X 408mm 高精密度，灵活性强 0201 (0.6mmX0.3mm) SOIC, PLCC BGA, μBGA,CSP QFP (0.3mm脚距) 飞行影像对中系统 可选高精度 BGA 及 QFP丶IC 的视觉对中系统 智能式送料器 I D 系统 可贴长达1.2米LED 灯管PCB 可选双道轨传送系统 可配滴胶水及锡浆分发系统 线路板数据转移 中文视窗操作平台
贴装头数目: 2
最快速度: 6400 CPH (最适合条件下)
5500 CPH (IPC9850 Chip 1608)
送料器数目 (8 mm) 不用传送带: 最多 256
送料器数目 (8 mm) 使用传送带: 最多 192
IC 盘数量: 最多 6个
元件尺寸： 飞行对中: - 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm
视觉对中：(选用BV38): - 最小: 0.4 x 0.2 mm (选件) - 最大: 150 x 100 mm (选件)
分辨度: X / Y臂 0.005 mm 伺服马达
Z 轴 0.02mm 伺服马达
旋转分辨率: 0 to 360° (0.045°/步) 伺服马达
准确度: +/- 0.03 mm
X-Y 重复精度: +/- 0.01 mm
PCB 尺寸: 最大 1100 x 408mm (不使用传送带)
最大 1200 x 408mm (使用传送带)
编程: 键盘输入、影像学习、CAD数据转换 (选件)
元件拾放感应: 视觉
主要控制: 工业用电脑
机器尺寸: 1780 x 1370 x 1460 mm
重量: 1250 kg
功率: 220 V / AC 3800W
气源压力: 75 psi (5.5 bar), 200L/min
