YAMAHA雅马哈M20贴片机

  • 品  牌: 雅马哈/YAMAHA
  • 规格型号: M20
  • 浏览量: 1685
  • 发布时间: 2018-05-25

YAMAHA雅马哈/日本/多功能贴片机/M20贴片机: 标准支持1,480mm的超长基板 标准装备有能够灵活对应生产形态变更的划时代新功能 新机构多功能传送带实现了行业内最大的基板对应力 实现3D复合贴装 件类型/品种数的超群对应能力 实现了终极的通用性和设置性

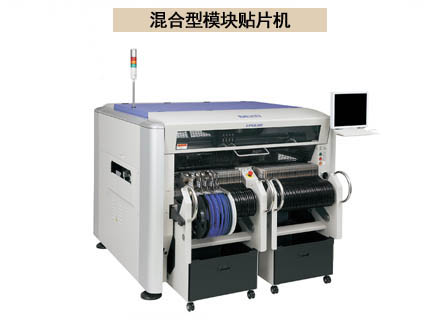

M20贴片机

基板尺寸(未使用缓冲功能时) 最小 L50×W30mm~最大 L1,480×W510mm※1

    (使用入口及出口缓冲功能时) 最小 L50×W30mm~最大 L540×W510mm

基板厚度 0.4~4.8mm

基板搬送方向 左→右(标准)

基板搬送速度 最大900mm/sec

贴装速度(4轴贴装头+1θ)最佳条件 0.15sec/CHIP (24,000CPH)

     (4轴贴装头+4θ) 最佳条件 0.15sec/CHIP (24,000CPH)

     (6轴贴装头+2θ) 最佳条件 0.12sec/CHIP (30,000CPH)※2

     (4轴贴装头+1θ) IPC9850 19,000CPH

     (4轴贴装头+4θ) IPC9850 19,000CPH

     (6轴贴装头+2θ) IPC9850 23,000CPH※2

贴装精度A(μ+3σ) CHIP ±0.040mm

贴装精度B(μ+3σ) IC ±0.025mm

贴装角度 ±180°

Z轴控制 AC伺服马达

θ轴控制 AC伺服马达

可贴装元件高度 最大30mm※3(先贴最大元件高度为25mm)

可贴装元件类型 0402~120×90mm BGA、CSP、插接元件及其它异型元件

元件搬送形态 8~56mm带式(F1/F2送料器)、8~88mm带式(F3电动送料器)、管式、矩阵盘式

元件带回判定 负压检查及图像检查

多语言画面显示 日语、中文、韩国语、英语

基板定位 边固定式基板固定装置、前部基准、传送带自动调幅

元件品种数 最大144品种(换算为8mm料带)36联×4

基板搬送高度 900±20mm

设备本体尺寸、重量 L1,750×D1,750×H1,420mm、约1,450 kg

电源 三相200、208、220、240、380、400、416、440V±10%(标准装备有变压器) 50/60Hz

最大消耗电力、设备电源容量 1.1kW、5.9kVA

空气压力、空气使用量 0.45Mpa、50(4轴)75(6轴)L/min.A.N.R.

※1 在6贴装头规格的情况下,最大为1,450mm。

※2 M20、M10通用选购品。

※3 “基板厚度+元件高度”最大为30mm。
