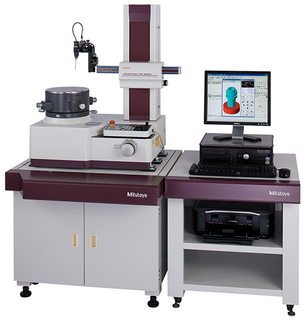

Mitutoyo RA-2200AS圆度/圆柱度测量系统 - 211-511A
RA-2200在圆度测量中提供高精度，高速度和高性能。全自动或DAT（数字调整表）功能辅助手动工件对中和调平将过去困难和挑剔的任务变成一个足够简单，即使是未经训练的用户也可以执行的任务。这有助于显著减少总体测量时间。RA-2200系统配备了功能强大的数据分析软件ROUNDPAK，只需使用鼠标和图标进行简单操作，即可实现增强的功能和易操作性。
提供同类产品中最高的精度，出色的易用性和多功能分析能力。
特征：
- 高精度，手动和自动定心和调平转盘。
- 滑动检测器 - 单元支架允许多种测量设置和位置。
- 探测器中的碰撞检测功能可以停止系统，防止代价高昂的错误和损坏。
- 通过X轴内置的线性刻度可以进行跟踪测量。当由于形状变化引起的位移超过传感器的测量范围时，这种类型的测量是有用的，并且X轴运动对于保持与工件表面的接触是必要的。
技术数据：
|
转台： |
|
|
旋转精度（径向） |
（.8 + .35H）μin{（0.02 + 3.5H / 10000）μm} |
|
旋转精度（轴向） |
（.8 + .35R）μin{（0.02 + 3.5R / 10000）μm} |
|
转速 |
2,4,6,10rpm |
|
桌面直径 |
ø9.2“（235mm）AS / AH型号 |
|
居中范围 |
为±3mm |
|
调平范围 |
±1° |
|
最大探测直径 |
ø11.8英寸（300毫米） |
|
最大工件直径 |
ø22.8“（580mm） |
|
最大工件重量 |
66磅（30千克） |
|
垂直柱（Z轴）： |
|
|
垂直旅行 |
11.8英寸（300毫米）（22.8英寸（500毫米）：AH / DH型号） |
|
直线度（λc2.5） |
0.10μm/ 100mm，0.15μm/ 300mm |
|
与旋转轴平行 |
0.7μm/ 300mm |
|
定位速度 |
最大。50毫米/秒 |
|
测量速度 |
0.5,1,2,5mm / s |
|
最大探测高度 |
11.8“（300mm）（OD / ID） |
|
最大探测深度 |
超过ø32：85mm（带标准手写笔） |
|
水平臂（X轴）： |
|
|
水平旅行 |
6.9“（175mm）（包括转盘旋转中心1”（25mm）的突出部分） |
|
直线度（λc2.5） |
0.7μm/ 150mm |
|
旋转轴的方形度 |
1.0μm/ 150mm |
|
定位速度 |
最大。30mm / s带操纵杆操作 |
|
测量速度 |
0.5,1,2,5mm / s |
|
探针和手写笔： |
|
|
测量范围 |
±400μm/±40μm/±4μm |
|
测力 |
10mN~50mN（5步） |
|
标准手写笔 |
12AAL021，硬质合金球，ø1.6mm |
|
测量方向 |
两个方向 |
|
手写笔角度调整 |
±45°（带刻度） |
|
数据分析系统： |
|
|
分析软件 |
Roundpak |
|
过滤器类型 |
2CRPC-75％，2CRPC-50％，2CR-75％（相位校正），2CR-50％（相位校正），高斯滤波器，滤波器OFF |
|
截止值 |
15upr，50upr，150upr，500upr，1500upr，15-150upr，15-500upr，15-1500upr，50-500upr，50-1500upr，150-1500upr，手动设置 |
|
用于圆度评估的参考圆 |
LSC，MZC，MIC，MCC |
|
气源： |
|
|
空气压力 |
390kPa（4kgf / cm2） |
|
耗气量 |
30L /分钟。 |
|
电源 |
100V AC - 240V AC，50 / 60Hz |
|
尺寸（宽x深x高） |
26.3 x 20 x 35.4“ |
|
块 |
396磅（180公斤） |
