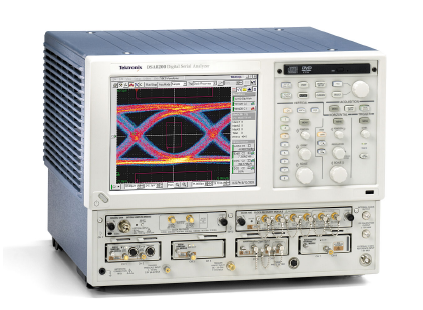

Tektronix泰克 DSA8300 示波器

  • 品  牌: 美国泰克
  • 规格型号: DSA8300
  • 浏览量: 713
  • 发布时间: 2019-12-31

暂无

DSA8300是一款先进的等效时间采样示波器,可为通信信号分析,串行数据网络分析和串行数据链路分析应用提供最高保真度的测量和分析功能。

关键性能指标
  • 极低的时基抖动:
    • 最多8个同时获取的通道上典型的425 fs
  • 业界最高的垂直分辨率--16位A / D.
  • 电气分辨率:
  • 光学分辨率来自
  • 光带宽> 80 GHz
  • 电气带宽> 70 GHz
  • 超过120个NRZ,RZ和脉冲信号类型的自动测量
  • 使用80多种行业标准掩模进行自动模板测试
主要特点

各种光学,电气和附件模块可满足您的特定测试要求。

  • 光模块
    • 完全集成的光模块,支持155 Mb / s至100 Gb / s的光数据速率
    • 经认证的光学参考接收器支持标准强制一致性测试的特定要求
    • 光带宽> 80 GHz
    • 光学采样模块具有高光学灵敏度,低噪声和宽动态范围,可以对短距离到长距离光通信标准进行精确测试和表征
    • 完全校准的时钟恢复解决方案 - 无需手动校准数据传输损耗
    • 经过校准的消光比测量可确保消光比测量的可重复性
  • 电气模块
    • 极低噪声电子采样器(20 GHz时为280μV,60 GHz时为450μV,典型值)
    • 可选带宽1允许用户权衡采样器带宽和噪声,以获得最佳数据采集性能
    • 远程采样器2或紧凑型采样扩展器模块电缆通过允许采样器位于被测设备附近而支持最小的信号衰减
    • 高性能集成TDR(10 ps典型步进上升时间)支持出色的阻抗不连续特性和高达50 GHz的S参数测量的动态范围
  • 分析
    • 针对NRZ,RZ和脉冲信号类型的120多种自动测量的完整套件
    • 使用80多种行业标准掩模进行自动模板测试。可以将新掩模导入DSA8300以支持新兴标准。用户可以定义自己的掩码进行自动掩码测试
    • 用于波形统计分析的垂直和水平直方图
    • 垂直,水平和波形光标(带测量)
    • 通过80SJNB Essentials和高级软件应用选项提供抖动,噪声,BER,模板测试和串行数据链路分析(SDLA)
    • 高级TDR分析,S参数测量,仿真模型提取和串行链路仿真功能是通过将iConnect提供®软件应用选项
  • 高测试吞吐量
    • 每个通道的高采样率高达300 kS / s
    • 高效的编程接口(IEEE-488,以太网或本地处理器访问)可实现高测试吞吐量

1使用80E07B,80E08B,80E09B,80E10B,80E11和80E11X1模块。

仅限2 80E07B,80E08B,80E09B和80E10B。

应用
  • 电信和数据通信组件和系统的设计/验证
  • 制造/测试符合ITU / ANSI / IEEE / SONET / SDH标准
  • 高性能真差分TDR测量
  • 包括S参数在内的串行数据应用的阻抗特性和网络分析
  • 高级抖动,噪声,BER和SDLA分析
  • 使用IConnect进行通道和眼图模拟和基于测量的建模。
