项目＃

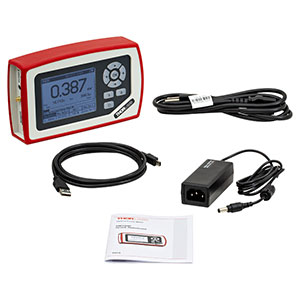

PM100D

显示

显示类型

图形LCD 320 x 240 像素，LED 背光

显示屏幕

数值，条形图，线图，统计，模拟模拟针

观察区域

81.4 毫米x 61.0 毫米（3.20 英寸x 2.40 英寸）

刷新率

20 赫兹

音频

1个扬声器

传感器接口

兼容的传感器

所有光电二极管，热电堆和火焰兵
请参见下面的完整传感器规格

时间常数校正

<1 秒

AD 转换器

16 位

触发（脉冲测量，热释电传感器）

可调节，0.1 - 100％

连接器

DB9F，左侧

传感器温度控制

热敏电阻

温度范围

-10至80°C

模拟输出

信号

放大输入信号（未更正）

电压范围

0至2 V.

准确性

±3％

带宽

Up to 100 kHz, Dependent on Sensor and Settings

Connector

SMA, Left Side

Digital Outputs

Memory

8 GB Removable SD Card

Connector / Interface

Mini USB / USB 2.0

Power

Battery

Li-Polymer, 3.7 V, 1300 mAh

Charger / DC Input

5 V / 1 A

Dimensions and Mounting

Dimensions (L x W x H)

180 mm x 105 mm x 38 mm
(7.09" x 4.13" x 1.50")

Weight

< 0.5 kg (< 1.1 lb)

Mounting Options

Kickstand; 1/4"-20 Post Thread

Operating Temperature>

0 to 40 °C

Storage Temperature

-40 to 70 °C

Item #

PM100D

Detector Compatibility

Photodiode Sensors: S1xxC Series
Photodiodes (Max 5 mA)

Thermal Sensors: S3xxC Series
Thermopiles (Max 1 V)

Pyroelectric Sensors: ESxxxC Series
Pyros (Max 100 V)

Measurement Ranges

6 Decades; 50 nA - 5 mA
Ranges Selectable in W,
Sensor Dependent

4 Decades; 1 mV - 1 V
Ranges Selectable in W,
Sensor Dependent

4 Decades; 100 mV - 100 V
Ranges Selectable in J,
Sensor Dependent

Wavelength Ranges

200 nm - 1800 nm

190 nm - 25 μm

185 nm - 25 μm

Power / Energy Ranges

100 pW - 20 W

100 μW - 200 W

10 μJ - 15 J

Units

W, dBm, W/cm², A

W, dBm, W/cm², V

J, dBm, J/cm², V

Accuracy

±0.2% of Full Scale (5 µA - 5 mA)
±0.5% of Full Scale (50 nA)

满量程的±0.5％（10 mV - 1 V）
±1％的满量程（1 mV）

满量程的±0.5％（100 mV - 100 V）

显示分辨率

1 pA /响应度值（A / W）

1μV/响应值（V / W）

100μV/响应值（V / W）

带宽

DC - 100 kHz，取决于传感器和设置

DC - 10 Hz，取决于传感器和设置

DC - 30 Hz，取决于传感器和设置

波长校正

传感器相关

传感器相关

传感器相关
