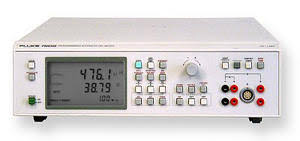

Fluke福禄克 PM6306 组件自动分析仪

  • 品  牌: 美国福禄克
  • 规格型号: PM6306
  • 浏览量: 764
  • 发布时间: 2019-12-31

暂无

主要特点:

选择您需要的测试功能
简单易用,清晰显示所需资讯
测试频率从 50 Hz 到 1 MHz (PM 6304为100 kHz )
0.1% 的基本准确度 (PM 6304C 为 0.05% )
RS-232 或 IEEE-488 介面
交流测试电平才能够 50 mV 到 2V rms
内部或外部偏置
直流测试测量 (选件)
9 个前面板设置
实际的器件测试电压/电流回馈
自动归零微调
接触检查和偏差模式 (仅限于PM 6306)
前面板测试接线柱,可快速进行4线测量

通用器件测量和测试
PM 6306 和 PM 6304是器件测量的强大功能及多功能性和远端程式设计功能的zui佳组合。操作从未如此简单过-只需将器件连接到测试接线柱或夹具,即可马上从LCD大显示幕上读得主要参数和第二参数,并查看等效电路图。这些仪器的基本功能和其测试频率和电压电平的多样性,使其成为商业中zui好的两款RCL测试仪。选件丰富,从RS-232 或 IEEE-488 介面(选择介面是PM 6306的标准配置)、直流测试功能、测量器件管理介面和Microsoft Windows ®测试软体,直到功能强大的器件测量和测试工具-覆蓋了开发实验室到生产线的全部范围。
电脑辅助的器件测试
RS-232 或 IEEE-488和ComponentView测试软体,使得PM 6306 或 PM 6304成为了自动化测试设备的低成本解决方案,如用于制造业的器件检查或品质控制。利用IEEE-488介面,RCL测试仪即成为自动化器件测试环境的核心,每秒钟可进行10次测量。或者利用RS-232介面,则可以从PC上简单、经济的控制测试仪,用于元器件的筛选。利用ComponentView软体,则可以从保存的档中调取设备配置。
当Windows软体请求资料时,即开始测试器件。可以将资料进行归档、分析,用作通过/失败测试的条件,或者可以直接在萤幕上进行绘制,直观地分析。还可以将资料以标准的Microsoft Excel格式汇出。
利用其扫描模式,即可轻松地测试器件在不同环境范围内的参数。只需选择所需的频率或电压范围,ComponentView软体将执行测量序列。
器件分级
利用分级功能,用户可以编辑容差极限,将器件分成多达10个级别。然后将器件插入到测试固定装置,即可直接从显示幕上读取指示出的级别编号。利用可选的介面,可以直接读取级别指示或通过/失败指示,以及外部测量触发输入,加速分级进度。
更多的测量功能
PM 6306 和 PM 6304具有您所需的测试频率,比同类的仪器具有更多的测试频率选择。对于测试原级功率器件,如变压器和滤波电容,这些设备具有50和60 Hz的测试频率,并具有100和120 Hz的纹波频率。
在100 Hz 至 20 kHz的范围内,两款RCL测试仪均提供100 Hz的解析度,用于精密地频率表征。为了测试小电容,PM 6304还提供了100 kHz的频率,而PM 6306的测试频率则连续可调,直到 1 MHz。
器件测试电平从2V可调,可达50 mV,保证灵敏的半导体结处于其门限电压之下。从内置源或高达40 V dc的外部源,可以添加直流偏置。
利用可选的直流测试测量功能,可以测试器件的直流电阻。只需按下前面板的按键,即可比较器件的直流和交流电阻值。
通过测量连接从阻抗,PM 6306 RCL测试仪还可以检查器件的连接。操作非常简单,只需按下相应的按键,就会显示连接结果,并且您能够确保适当的4线器件连接。
选择您需要的测试功能
正如全自动操作下显示特征参数和等效电路图那样,您也可以手动选择其它感兴趣的参数。按下按键锁定器件的相位角、阻抗、Q(品质因数)值和D(耗散因数)值。使用平均功能,则可以获得更稳定的读数。为了进行快速的器件比较,PM 6306还提供了偏差模式。
选择电流/电压监测功能,可以查看在被测器件上测得的实际测试电流和电压值。这能够zui大程度上保护对电流敏感的元器件,并可以随元器件的参数一起指定测试电流。
所有这些内置的功能,都使得福禄克的RCL测试仪成为了随时可用的紧凑型通用仪器。并且具有同类仪器中zui大的测量多功能性。

交流测试模式

测试频率

PM 6306:

50, 60, 100, 120 Hz

200 Hz 100 kHz (100 Hz 步长)

100 kHz 1 MHz (1 kHz 步长)

PM 6304:

50, 60, 100, 120 Hz

200 Hz 20 kHz (100 Hz 步长)

100 kHz

测试频率准确度

PM 6306:

PM 6304:

测试信号电平

PM 6306:

50 mV 2V (10 mV 步长) ,经 100Ω电阻

PM 6304:

50 mV ,经 100Ω电阻

1V ,经 100Ω电阻

2V ,经 400Ω电阻

正常测量模式下的基本测量准确度

PM 6306:

0.1% ± 1 个字 (for ³ 0.25V, £ 50 kHz)

0.1% (f/50 kHz) ± 1 个字 (for ³ 0.25V, > 50 kHz)

0.1% (0.25V/Vt) ± 1 个字 (for < 0.25V, £ 50 kHz)

PM 6304:

0.05% ± 1 个字 (对于PM 6304C, £ 2 kHz)

0.1% ± 1 个字 (for £ 20 kHz)

0.4% ± 1 个字 (100 kHz)

0.5% ± 1 个字 (for 50 mV £ 20 kHz)

2.0% ± 1 个字 (for 50 mV, 100 kHz)


直流测试模式(选件)

测试信号电平

PM 6306:

50 mV 2V (10 mV 步长) ,经 100Ω的电阻

PM 6304:

300 mV ,经 100Ω的电阻

1V ,经 100Ω的电阻

2V ,经 400Ω的电阻

基本测量准确度

PM 6306:

0.1% ± 1 个字 (对于 ³ 0.25V)

PM 6304:

0.1% ± 1 个字 (for 1V)


zui大测量范围

阻抗/交流电阻 Z RAC

0.0000Ω 200 MΩ

直流电阻 R DC

0.0000Ω 50 MΩ

电容 C

0.00 pF 31.8F

电感 L

0.00 mH 637 kH

品质因数 Q

0.000 1000

耗散因数 D

0.000 1000

相位角 F

-179 + 180 deg

电压监测 VX

0.1 mV 2.00V

电流监测 IX

0.005 mA 10.0 mA
