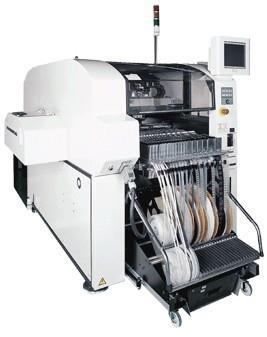

全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备,是整个SMT生产中最关键、最复杂的设备。贴片机是SMT的生产线中的主要设备,贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机,并向多功能、柔性连接模块化发展。
基版尺寸:L50x50mm to L330xW250 mm L50xW50mm to L510xW460mm
贴装节拍:0.7s/芯片(编带,散料) 0.8s/QFP(单托盘)1.2s/QFP (双托盘)
站位数:54+托盘
贴装精度:+-50um/ 芯片cpk>1, +-35um/QFP()Cpk>1
元件尺寸:1005芯片- L100mm x W90mm x T25mm
基本更换时间: 2.0s 0.9s (基板长度240mm x 以下)
电源: 三相AC200-400v, 1.7kVA
空压源:0.49MPa, 150L/m (A.N.R)
设备尺寸:W1260xD2512xH1430mm W1260xD2722xH1430 mm
重量: 1400KG 1560KG
