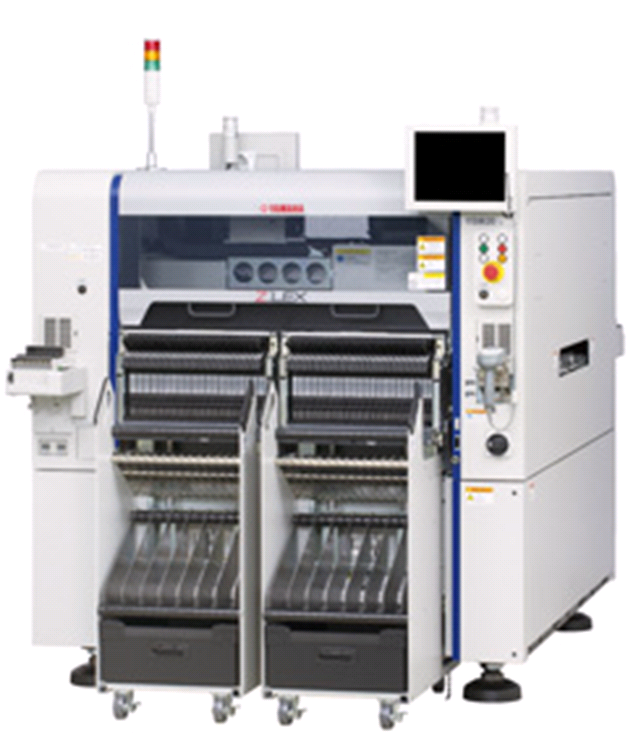

雅马哈YSM20贴片机

  • 品  牌: 雅马哈/YAMAHA
  • 规格型号: YSM20
  • 浏览量: 341
  • 发布时间: 2018-05-25

在生产线中,它配置在点胶机或丝网印刷机之后,是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。分为手动和全自动两种。全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备,是整个SMT生产中最关键、最复杂的设备。贴片机是SMT的生产线中的主要设备,贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机,并向多功能、柔性连接模块化发展

对象基板尺寸 双段传送台机型(仅限X轴为2梁规格的机型)

  传送1张基板时 : L810×W490 ~ L50×W50

  传送2张基板时 : L380×W490 ~ L50×W50

 单轨机型 L810×W490 ~ L50×W50

 双轨机型 L810×W230 ~ L50×W50

贴装能力 高速通用(HM)贴装头×2

 90,000CPH(本公司最佳条件下)

贴装精度 ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

本公司最佳条件(使用评估用标准元件)时

贴装头、可贴装的元件 高速通用(HM)贴装头: 03015~45×45mm L100mm, 高度在15mm以下

 ※ 根据元件的高度、尺寸, 可能需要选配多视觉相机(可选配置)

 异型(FM)贴装头: 03015 ~55×55mm L100mm, 高度在28mm以下

可安装的送料器数量 固定送料器架 : 最多140个(以8mm料带换算)

 一次性换料车 : 最多128个(以8mm料带换算)

 托盘交换器 : 30张(固定式) 10张(料车式)

电源规格 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz

供给气源 0.45MPa以上, 清静干燥

外形尺寸 L 1,374×W 1,857×H1,445mm(突起部除外)

重量 约2,050kg
