沈阳机床-汽车成套机床STC80150cs

  • 品  牌: 沈阳机床
  • 规格型号: STC80150cs
  • 浏览量: 180
  • 发布时间: 2018-05-25

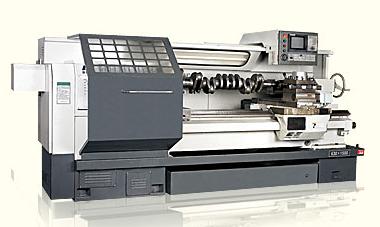

汽车成套机床STC80150cs曲轴数控车床产品说明:

★ STC80150cs型曲轴加工数控车床是专门加工各种曲轴轴承室的专用机床,机床采用整体式铸造床身,刚性好,精度稳定性高。

● STC80150cs型曲轴加工数控机床由床身、主轴箱、液压卡盘、纵横滑板、电动刀架、曲轴专用中心架、纵向送料架、数控系统、伺服驱动系统、电气控制系统、液压系统、冷却系统、润滑系统、防护系统等构成。

◆ STC80150cs型曲轴加工数控车床主传动系统采用异步电机配备变频器, 主轴箱液压变挡。

〓 STC80150cs型曲轴加工数控车床数控系统采用FANUC0i-mate,X轴采用直线滚动导轨,配有光栅尺,重复定位精度高。

▲ 具有性能稳定,使用可靠,加工效率高等特点。

■ 是加工各种曲轴轴承承室的理想设备。


STC80150cs曲轴数控车床技术参数

床身上最大回转直径:630mm

滑板上最大车削直径:排刀φ230mm 电动刀架 φ270mm

车削最大长度:1180mm

中心高:315mm

主轴孔径:φ104mm

主轴转速范围(四档无级调速):17-100,38-223,76-447,170-1000rpm

主电机功率:11kW

X轴伺服电机扭矩:11.5Nm

Z轴伺服电机扭矩:22Nm

X轴快移速度:4m/min

Z轴快移速度:8m/min

X轴行程:320mm

Z轴行程:1350mm

X轴最小设定单位:0.001(直径)mm

Z轴最小设定单位:0.001mm

刀架刀位数:4工位

刀具安装尺寸:25×25mm

工具孔直径:φ32mm

机床外形尺寸(长×宽×高):3040×1720×1935mm

机床重量:4000kg
