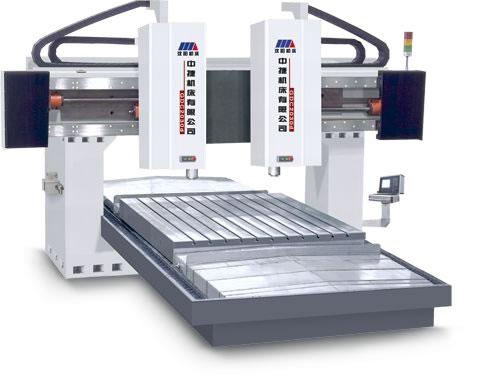

龙门式数控铣钻床GDC16/20/25系列产品说明：
GDC(d)md系列机床采用龙门框架布局，立柱与横梁为钢板组合固定联结，三轴采用高精度滚珠丝杠传动，X、Y轴采用精密直线导轨运动副，保证了该机床钻削性能的最大化。
GDC2030d技术参数：
工作台
工作台尺寸：2500×3000 mm
两立柱间距离：3210 mm
允许最大荷重：10000 kg
T型槽尺寸：28×11 mm×个
加工范围
工作台最大行程
不带刀库：3000 mm
带刀库：2750 mm
滑鞍最大行程-Y轴：2500 mm
主轴箱最大行程-Z轴：500 mm
主轴端面至工作台面距离
最大：650 mm
最小：150 mm
主轴
锥孔(7:24)：BT50
转数范围：40-4500 r/min
最大输出扭矩：385/526(可选565/770) N.m
承受最大轴向抗力：15000 N
主轴电机功率：15/20.5×2(可选22/30×2) kW
最大钻孔直径：φ50 mm
最大铣刀盘直径：φ125 mm
最大攻丝直径
铸铁：M30 mm
碳钢：M24 mm
进给
切削进给速度范围： 1-5000n mm/min
快速移动
X轴：10 m/min
Y轴：8 m/min
Z轴：10 m/min
定位精度
JB/T8771.4-1998
X轴：0.030 mm
Y轴：0.030 mm
Z轴：0.012 mm
执行JIS标准(JISB6330)
X轴：±0.005/300 mm
Y轴：±0.005/300 mm
Z轴：±0.005/300 mm
重复定位精度
JB/T8771.4-1998
X轴：0.018 mm
Y轴：0.018 mm
Z轴：0.008 mm
执行JIS标准(JISB6330)
X轴：±0.003 mm
Y轴：±0.003 mm
Z轴：±0.003 mm
机床重量：45500 kg
数控系统：西门子840D
电气总容量：90 KVA
