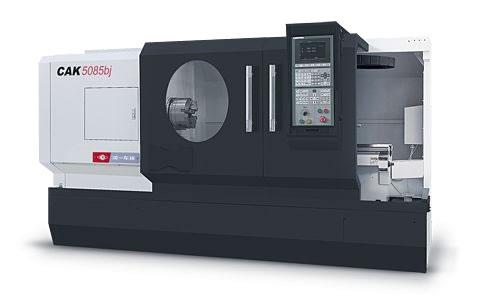

数控卧式车床CAK63/80/100系列产品说明:
该系列机床品种规格齐全,可以实现轴类、盘类的内外表面,锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。
CAK80技术参数:
床身上最大回转直径:Φ800 mm
导轨跨度:600 mm
最大工件长度:1500/3000/5000 mm
最大车削长度:1350/2850/4850(立四) mm
最大车削直径:800 mm
最大车削直径(卧式刀架):600(卧式六工位) mm
滑板上最大回转直径(卧式刀架):440(卧式六工位) mm
主轴端部形式及代号:D11
主轴通孔直径:Φ104 mm
主轴前端锥孔锥度:1:20 莫氏
主轴转速级数:标配变频电机:自动四档无级
主轴转速范围:标配变频电机:17-100,38-222,76-445,180-1000 r/min
卡盘直径-手动:Φ325(标配) mm
卡盘直径-液压:Φ304(选配) mm
刀架形式:标配:立式四工位
选配:立式六工位(不配尾座),卧式六工位,卧式八工位
快移速度 X/Z:4/8 m/min
刀架转位时间:3.9(立式四工位)/3.6(立式六工位)/1.7(卧式六工位)/1.6(卧式八工位) S
刀架转位重复定位精度:1.5(2卧式刀架)″
刀杆尺寸:□32×32;内孔:Φ32 mm
床尾主轴直径(尾座套筒直径):100 mm
床尾主轴孔锥度(尾座套筒锥孔锥度):莫氏5号
床尾套筒行程:250 mm
X轴行程:420 mm
Z轴行程:1350/2850/4850 mm
中心高:距床身:400;距地面:1130 mm
床身导轨宽度(导轨跨度):600 mm
主电机功率:标配变频电机:15 kW
机床净重/毛重kg:
5500/6500(CAK80135)
6500/7860(CAK80285)
11000/13700(CAK80485)
机床包装尺寸(长×宽×高)mm:
3940*2360*2400(CAK80135)
5540*2360*2400(CAK80285)
7910*2320*2450(CAK80485)
工件表面粗糙度:Ra1.6 μm
工件精度:IT6-IT7
