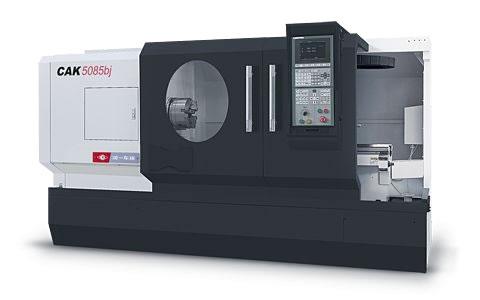

数控卧式车床CAK50/61系列产品说明:
该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。
CAK50j技术参数：
床身最大回转直径：500 mm
导轨跨度：400 mm
最大工件长度：640 890 1390 1900 mm
最大车削长度：600 850 1350 1860 mm：
立式刀架：500(立四)360(立六) mm
立式刀架：300 mm
卧式刀架：400 mm
卧式刀架：280 mm
主轴端部型式及代号：A8 mm
手动：●φ250
气动：★φ250
液压:★φ250
主轴前端锥孔锥度:1:20
主轴孔径：70mm mm
主轴转速级数:
*双速电机：●12级 n
*变频电机：★自动三档无级
主轴转速范围:
*双速电机:●40-1800 r/min
*变频电机★22-220 71-710 215-2200 r/min
主电机功率：
*双速电机:●6.5/8 kW
*变频电机:★7.5 kW
中心高:
*距床身：250 mm
*距地面：1130 mm
快移速度X/Z：5/10(1900mm时Z为6) mm/min
刀架转位时间(一工位)：2.4(立四) 2.2(立六) 1.6(卧六) s
刀架转位重复定位精度：0.008" mm
X轴行程：250 mm
Z轴行程：600 850 1350 1860 mm
工件精度：IT6-IT7
工件表面粗糙度 μm Ra1.6
尾台套筒直径/行程：75/150 mm
尾座锥孔锥度：莫氏5号
刀架形式：：：
*立式四工位：●
*立式六工位：★
*卧式六工位：★
刀杆尺寸：
*外圆：□25×25 mm
*内孔：φ32,φ25 mm
最大承重：
*轴类件：1300 kg
*盘类件：600 kg
机床重量：2100 2300 2600 2900 kg
