设备详情信息

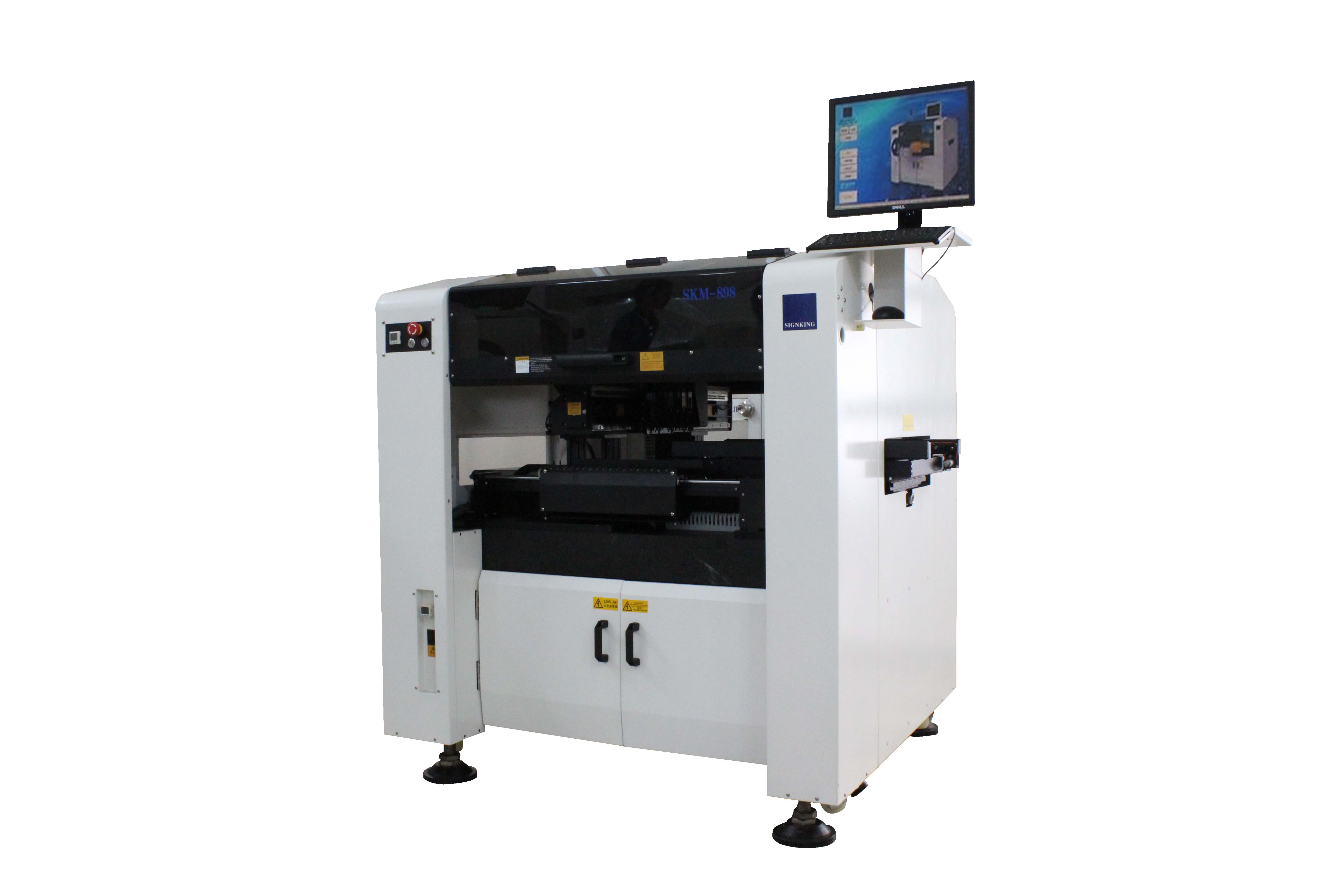

国产品牌SIGNKING煌牌SKM-898-03S贴片机

  • 品  牌: 煌牌SIGNKING
  • 规格型号: SKM-898-03S

国产品牌SIGNKING煌牌/中速LED贴片机SKM-898-03S: 特点: 1.高速直线电机,进口伺服系统 采用磁悬浮高速直线电机,全直线驱动主轴。 X、Y轴直线电机使用进口伺服系统驱动,直线编码器做全闭环控制,表现更高速度及最高的精度 所有吸咀升降轴均使用直线驱动,并带有位置反馈及压力缓冲功能。 2.高精度高级相机 采用高像素高精度的相机 2套相机及光源,1套40万像素用于PCB标志点(Marks)识别,1套130万像素数码相机,用于元器件的识别和定位。 使用快速不停顿的方法,在对零件拍照识别过程中实现高速飞行对中定位,包括PCB、Mark点与零件的识别。 3.进口光栅尺 直线光栅尺用于X、Y轴做全闭环反馈控制。 采用最高优质的PU材料制造出耐油、高弹性及抗老化胶封。最佳的闭合角度和最适中的软硬度,保证最佳的密封性能和最少的磨擦力。 读数头滑动部分结构采用已被验证为最可靠耐用的轴承设计,保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。 4.进口高柔性电缆 采用低耗损特性的柔性电缆,优秀的相位稳定度和标准的柔性电缆相比具有更卓越的柔软性,多用途低损耗电缆几乎在任何环境中都能提供优秀的性能。 超轻电缆可减轻45%重量,电缆外径小,弯曲性能好,最小的弯曲半径通过最高上千万次拖链循环测试。 5.贴片速度 可贴装0402~30mmx30mm零件 最高速度可达18000CPH 6.贴片精度 高精度±0.06mmchip及IC 1)全视觉定位,包括PCB板位置及每个零件 2)进行拍照定位、飞行对中,装贴前调整好零件位置及角度 3)固定大理石底座,保证100年不变形 4)所有主轴均使用磁悬浮直线电机全轴驱动 5)直线电机免费保修3年 6)可一次性完成650mmPCB的贴装,无需分段进板、分段贴装 7)专业LED贴装的打料主轴,自动调整打料压力,保护LED球面 8)可贴装0402-15mmIC组件,最佳实现18000CPH贴装速度 9)可搭载大功率送料器,实现1W/3W大功率贴装 10)自动漏料补料

参数:

外形尺寸:长1550mm宽1250mm高1400mm

        总重量:1200kg

PCB线路板:PCB板长宽 400*650

          PCB板厚度:0.5-3.0mm

          PCB板固定方法:边缘夹紧

操作系统:软件:Windows XP

         显示:LCD显示器

         输入设备:鼠标、键盘

视觉系统:摄影机数量: 2套(1套40万像素)(1套130万像素)

         贴辨认方式:灰阶及外形判别、特征对比及边缘计算

贴片精度:±0.06mm chip及IC

贴片速度:18000 CPH (最佳情况下)

贴装零件范围:0402-40mmIC (Max Height 12mm/最大高度 12mm)

可放置送料器数量:18支可选(8mm Feeders)

使用电源:单相(220AC±10%) 50Hz

电源功率:1.1 KVA

压缩空气:最小压力:5Bar 最大压力:6.5Bar


常规贴装产品:

1、LED灯类:1.2米LED日光灯、T5灯、T8灯、LED球泡灯、LED射灯、LED车灯、LED天花灯等。

2、亮化类:LED洗墙灯条、数码管、护拦管、LED彩虹灯等。

3、屏类:LED表贴显示屏、LED模组等。

4、大功率LED灯类:LED遂道,路灯、射灯、车灯、LED台灯、1W~3W平面、球面、双峰LED等。

5、电子产品类:电脑主板、MP3主板、电源主板、LED灯电源板等。

6、LED吸顶灯,LED电源,LED驱动,LED模组,LED日光灯,LED软灯条,LED硬灯条,LED广告灯,LED显示屏等。
