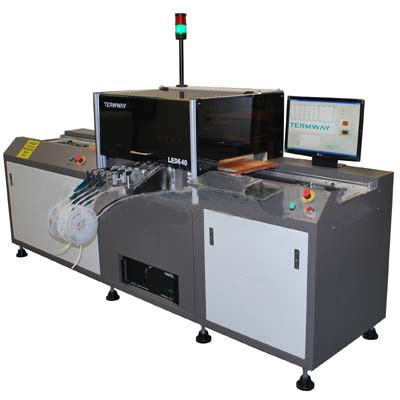

TERMWΛY泰姆瑞LED640贴片机

  • 品  牌: 泰姆瑞/TERMWΛY
  • 规格型号: LED640
  • 浏览量: 250
  • 发布时间: 2018-05-25

TERMWΛY泰姆瑞/德国/LED系列/LED专用贴片机/国产LED专用贴片机 LED640: LED系列贴片机是一款专用的LED贴片机,用来实现大批量的LED电路板的组装,具有速度快,精度高等特点。 【特点】: 1.电路板传动采用精密步进电机带动工业皮带配合精密导轨实现,有效提高贴片精度和电路板传动速度。 2.贴片头传动采用伺服电机配合高精密滚珠丝杆实现,完成LED的取料和放料动作。 3.配置4组贴片头,相比1组提高生产效率300%以上。 4.可自动视觉编程,不用手动输入元件坐标。编程简单,方便入门者便捷实用。 5.配置不同的喂料器可以满足不同的LED贴装要求。 6.高性价比LED贴片机,最适合大批量LED生产。 7.整机由工业计算机配合专用软件控制,方便操作使用。 8.可以非常方便导入电路板CAD数据。 9.可以非常稳定并且方便的完成LED拼版的编程和贴装。 10.可以在软件中显示拼板中所有坐标点,并对其中的坐标进行微调。来实现高精密的贴装。 11.可以在软件中设置各个拼板的间距,并根据间距显示所有放料坐标,可以在拼板中选择不贴的拼板。 12.如果电路板加工有质量问题,可以对放料位置进行整体偏移改进。 13.软件可以实现四贴片头自动优化功能。 14.软件中增加XYZ轴的移动时的限位检测。 15.软件中增加了6档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,这样可以提高机器长期使用的稳定性。 16.整机PCB平台具备真空吸附功能。对大型PCB板定位会更加平整,有效提高贴片精度。同时可以完成软灯条(FPC)的定位贴装。(选配) 17.气源需要外接气源。 【标配】: 1、专业工业控制计算机1套 2、贴片头4组 3、吸嘴4个 4、喂料器底盘GFTA-T041组 【可选配件】: 1、8mm,12mm,16mm及24mm自动喂料器 2、吸嘴 3、工业气泵 4、喂料器底盘GFTA-T04 5、真空吸附平台1组

LED640

最大电路板面积:1200×350mm

最大移动范围:X轴1500mm,Y轴410mm

Z轴最大移动范围:15mm

典型贴片速度:10000cph

理论最大贴片速度:12000cph

贴片精度:±0.1mm

定位方式:机械定位

可以贴装元器件:0603以上阻容件及各种LED芯片,同时满足SOPSOT芯片的贴装

编程方式:自动数据导入/视频学习/键盘输入

带式喂料器:8mm,12mm,16mm和24mm

喂料器数量:可以放置4个GF系列电动智能喂料器(可选配最多8个GF系列喂料器)

操作系统:WINDOWSXP

压缩空气:外接气源

电源:220V,50Hz,4Kw

重量:460Kg

外形体积:2600×680×1500mm
