设备详情信息

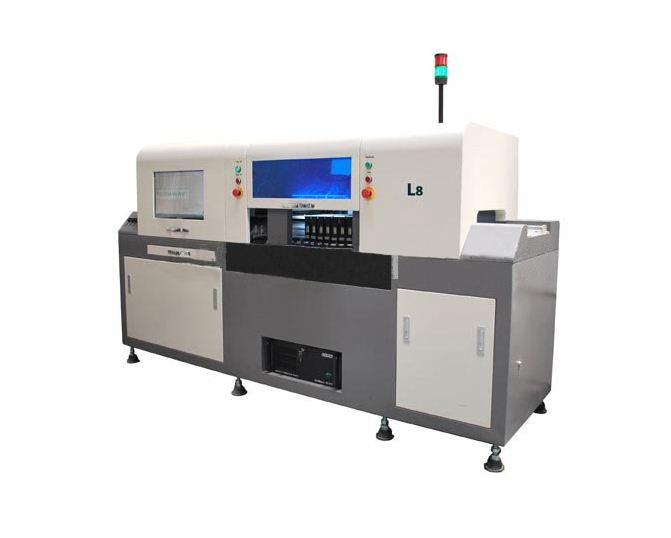

TERMWΛY泰姆瑞L8贴片机

  • 品  牌: 泰姆瑞/TERMWΛY
  • 规格型号: L8

TERMWΛY泰姆瑞/德国/LED专用贴片机/在线式LED专用贴片机 L8: L8贴片机是一款在线式LED专用贴片机,可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED电路板的组装,具有“在线式”“高速”“高精度”等特点。 【特点】: 1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度。 2.采用天然花岗岩一体化设计制造的超高精密运动平台技术。确保贴片机长期使用十年以上,运动精度不会发生任何变化。同时,一体化的结构还具有非常优秀的抗震能力。 3.配置8组贴片头,相比1组提高生产效率500%以上。 4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。 5.配置不同的喂料器可以满足不同的LED贴装要求。 6.高性价比LED贴片机,最适合大批量LED生产。 7.整机由工业计算机配合专用软件控制,方便操作实用。 8.可以非常方便导入电路板CAD数据。 9.可以非常稳定并且方便的完成LED拼版的编程和贴装。 10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。 11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。 12.软件可以实现八贴片头自动优化功能。 13.软件中增加XYZ轴移动时的限位检测。 14.软件中增加了多档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,可以提高机器长期使用的稳定性。 15.整机PCB平台具备真空吸附功能,对大型PCB板定位会更加平整,有效提高贴片精度,同时可以满足软灯条(FPC)的定位贴装。 16.机器实现电路板在线式的传输,有效节约人工,提高效率。相比同类产品,可以节省至少一个操作人员。如果配合自动丝印机。可以至少节省两个操作人员。提高了整条生产线的生产效率和长期使用的成本。 【标配】: 1、计算机1套 2、贴片头8组 3、吸嘴8个 4、真空吸附平台1组 5、喂料器底盘GFTA-T081组 【选配件】: 1、8mm,12mm,16mm,24mm,32mm自动喂料器 2、吸嘴 3、工业气泵 4、UPS不间断电源 5、喂料器底盘GFTA-T08

最大电路板面积:1200×280mm

最大移动范围:X轴1500mm,Y轴410mm

Z轴最大移动范围:15mm

实际贴片速度:12000-18000cph

理论最大贴片速度:22000cph

重复贴片精度:±0.05mm

对位方式:视觉定位+机械定位

可以贴装元器件:0603以上阻容件及各种LED芯片,同时满足SOPSOT芯片的贴装

编程方式:自动数据导入/视频学习/键盘输入

带式喂料器:8mm,12mm,16mm,24mm,32mm电动智能喂料器

喂料器数量:可以放置8个GF系列电动智能喂料器(可选配最多16个GF系列喂料器)

操作系统:WINDOWSXP/WIN732bit

压缩空气:80psi(0.5Mpa),气体流量≥160L/M

电源:220V,50Hz,4.5Kw

重量:800kg

外形体积:2510×760×1280mm
