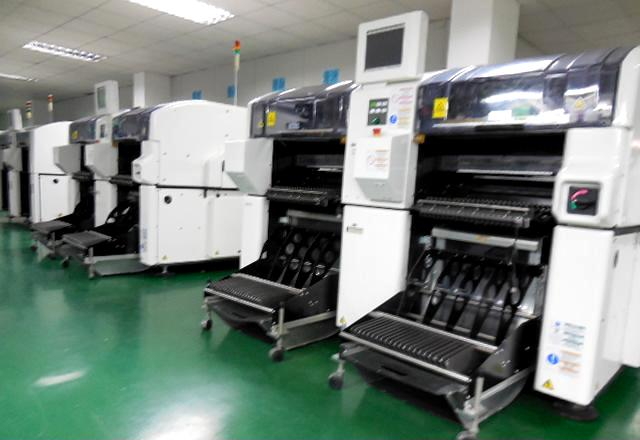

松下贴片机CM402-M

  • 品  牌: 松下/Panasonic
  • 规格型号: CM402-M
  • 浏览量: 321
  • 发布时间: 2018-05-25

全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备,是整个SMT生产中最关键、最复杂的设备。贴片机是SMT的生产线中的主要设备,贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机,并向多功能、柔性连接模块化发展。

机种名:CM402-M


基板尺寸:L50mm×W50mm~L330mm×W250mm


基板替换时间:1.8s(最佳条件时)


电源*1:三相AC200V,3.5kVA


空压源*2:0.49MPa,150L/min(A.N.R.)


设备尺寸:W2350mm×D2460mm×H1430mm*3


重量*4:2700kg





高速贴装头


贴装最快速度:0.06s/芯片(A型)


贴装精度:±50μm/芯片(Cpk≧1)


元件尺寸:0603芯片~L24mm×W24mm





多功能贴装头


贴装最快速度:0.21s/QFP(B型)


贴装精度:±35μm/QFP(Cpk≧1)


元件尺寸:0603芯片~L100mm×W90mm





松下贴片机CM402-M产品特点:





高生产能力:


实现产能为60000 CPH的高速(系统升级后能够达到66000CPH)


基板运送时间最快达到 0.9秒。基板运送灵活,减少运送损失时间





高效率:


CP/CPK自检功能,客户能够在设备的使用过程中自己检测设备精度


0603窄间距贴装元件吸着率和产品一次合格直通率创业界最高记录,如目前大量量产的Ipod MP3


以程控精密压插来实现手插元件100%的自动化插装。例如: I/O Port,异型Connector,铜柱等





灵活的配线方式:


基于一个平台的设计,CM402A/B/C三种型号只需更换头部和添加挂盘式送料器(TRAY)就能够完成高速机/泛用机/综合机的更改


采用大量成熟的可靠性设计,大幅减少故障停机时间来实现高效率生产。


全球最少的生产线料架种类。总共5种料架就能对应所有的编带元件


实现编带料架智能化,能根据元件自动选择传送方式,并具有多种其他智能功能


单机最多能够贴装 216种元件


一括式小车交换连接/编带/料架等充实周边装置实现不停机换料,实际生产稼动率达到85%-90%





高贴装精度:


高精度贴装 50μm (Cpk≧1.0)高精度base-machine,并与高精度校准功能并


多种方式灵活组合,满足各种不同需求的生产





完善的软件系统:


简易的制程软件,一次性完成单机优化和生产线平衡优化


采用LINE COMPUTER管理方式,时时监测生产管理情报和物料使用状况


IPC智能元件追踪系统,不仅能够追踪PCB ID和防止换料出错,而且能够时时对整条生产线进行品质监控和反馈(包括对印刷机和回流炉进行监控)。
