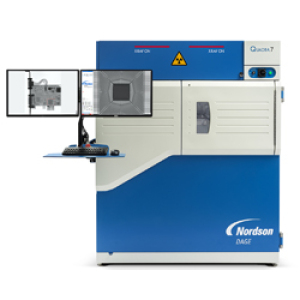

Quadra™ 7  X光检测系统

X光检测完整解决方案

Quadra™ 7旨在提供电子市场要求的难以置信水准的检测品质、检测速度，以及易用性，是所有研究、开发、失效分析及品质控制实验室的理想X光检测系统。

满功率时的最好解析度

10W以内都可以实现<0.1 μm的解析度

8百万图元

Quadra™ 7 配备了两个4K UH显示器(4K超高清，8百万图元)，可以完美展示拥有50μm图元间距和670万图元的Aspire FP™平板探测器所获得的图像。与标准的HD(高清)显示器相比，4K UHD(4K超高清)显示器可以显示高达4倍的细节，可以提供68,000×的总放大倍数。让您看到亚微米级的特征而不漏掉任何细节。

Quadra™ 7的附加功能：低电压(kV)时的高动态范围、及改进的改善对比度拉伸——眼见为实!

选配项

- X-Plane®                         - 3D视觉化(应用于X-plane)

- μCT (3D检测分析系统)    - 单摇杆或双摇杆

- 过滤托盘                          - 加热平台

- CAD输入

Quadra NT™ X光管

X光管类型：封闭穿透式

解析度：0.1 μm(10W以内)，0.3 μm(20W以内)

最大功率：20W

电压范围：30-160kV

Aspire FP™平板探测器

图元数：670万图元

画面播放速率：30 fps

图元间距：50 μm

数字影像处理：16-bit

检测

倾斜角度视图：70°

主动减震：AxiS - 主动式X-ray 图像稳定器

显示解析度(每英吋像素数)：185图元/英寸

最大检测区域：20” × 17.5”

最大样品尺寸：29” × 22.8”

最大几何放大倍数：2,500×

最大总放大倍数：68,000×

最大样品重量(标准推盘)：5kg(11 lbs)

最大样品重量(碳纤维推盘)：样品重量最大500g

显示器：24" 4K超高清(解析度3840×2160)双显示器，固定在柔性支架上

系统

设备尺寸：1570 W × 1500 D × 1900 H mm

设备重量：1950 kg (4300 lbs)

电源：单相200-230 VAC，16A

典型功耗：1KW

压缩空气：4-6 bar(干燥洁净)，用于防振

环境温度：10-30°C

环境湿度：< 85% (无结露)

操作方式：滑鼠操作

作业系统：Windows 10(64位)

更好的清晰度

高达670万图元的图像，拥有超好的亮度、对比度、空间解析度、景深、灰度等级，图像更清晰，更容易分析

更快的检测速度

即时增强检测技术，高达30fps(帧/每秒)的处理速度，可实现即时影像处理，更快的获得最好的图像，最大程度的提高生产力

更锐利的图像

Quadra NT™ X光管可以获得无与伦比的图像，高放大倍率同时具有高解析度。标靶功率在10W内都可以实现0.1μm的解析度，20W以内都可以实现0.3μm的解析度。Quadra NT™ X光管可获得锐利清晰的图像

更简单的操作

设备符合人体工学设计，可调整的设计更便于使用者操作。
