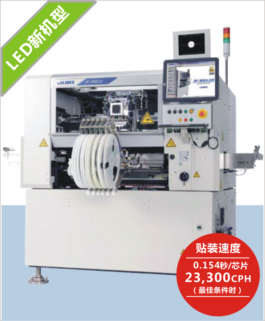

JUKI重机JX-300LED贴片机

  • 品  牌: 重机/JUKI
  • 规格型号: JX-300LED
  • 浏览量: 237
  • 发布时间: 2018-05-25

JUKI重机/日本/JX系列/JX-300LED LED 通用贴片机: 在继承了JUKI最成熟稳定的KE2070机型设计优点的基础上,再结合JUKI JX系列精简设计,推出了针对LED照明、LENS平板显示产品,并具有革命性应用前景的“JX-300LED”新机型。 JX-300LED新机型既可生产最适合的LED基板的同时,也可完全胜任生产LED电源基板,及其他消费类电子产品。JX-300LED新机型实际贴装效率在KE2070机型基础上更加提高了10%,实际产能达到18,000CPH以上. 特性 1.JX-300LED应对1200~1500mmLED照明基板和LENS液晶屏生产 JX-300LED独有的2次和3次夹板功能实现≦1500MMLED基板生产,通过3组MARK点对基板进行全自动视觉对中,实现高精度贴装。 2.JUKI独有的激光贴片监视功能 JUKI独有的贴装头上备有激光传感器,实时检测贴装头上元器件的有无。对元件表面有粘着性的LED器件,为了防止LED元件带回可设定吹气时间。通过激光器实时监测功能,杜绝元件在贴装前掉落及有粘性LED元件被带回情况的发生。 3.JUKI独有的激光定位,识别LENS引脚 JUKI独有的LNC60激光三维扫描成像技术,通过对LENS引脚360度旋转进行侧面照相,根据元件影像边缘和旋转角度,绘出元件外型,并计算出元件中心和角度及尺寸完成LENS的方向判断,最终完成LENS的X、Y、角度识别进行高精度LENS贴装。

操作系统:WINDOWS XP (中文、日文、英文语言切换)

基板尺寸:标准规格基板(1200×360mm)

         加长规格基板(1500×360mm)

贴装元件高度:6mm / 12mm

贴装元件尺寸:镭射激光识别0.6x0.3mm(英制0201)~□33.5mm

贴装速度:最佳条件:0.155秒/芯片(23,300CPH)

贴装精度:镭射激光识别:±0.05mm(±3σ)

装着元件种类:机械供料器:40种 (8MM)

装置尺寸(W*D*H):标准规格:1,920×1,393×1,440mm

装置重量:约1,420Kg
