型号 |

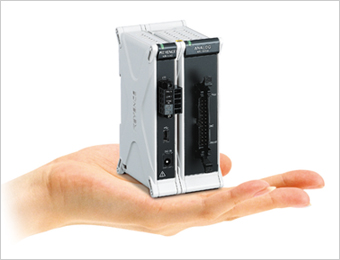

NR-500 |
|
|
样 |
接口单元 |
|
|
输入 |
触发输入TRG IN |
电压输入10-30 VDC最小脉冲间隔2 ms有效脉冲宽度1 ms或更长 |
|
同步输入SYNC IN |
电压输入DC5V±10％最小脉冲间隔20μs有效脉冲宽度10μs以上 |
|
|
产量 |
触发输出TRG OUT |
NPN开路集电极输出1 ch最大电流100 mA（30
V或更低） |
|
耐压 |
在I / O和USB / DC IN /系统总线之间 |
1500 VAC（50/60 Hz）1分钟 |
|
在触发输入和输出之间 |
125 VAC（50/60 Hz）1分钟 |
|
|
PC界面 |
USB |
USB Revision2.0全速（USB1.1兼容）兼容最多可以同时将四个USB连接到一台PC（通过ID开关切换） |
|
连续收集速度 |
最大100 kHz /采集通道数* 1 |
|
|
连接的测量单位数 |
8个或更少（测量单位瓦特表不超过20W） |
|
|
测量单元之间的同步 |
±1μs或更少* 2 |
|
|
时间轴精度 |
±50ppm（23℃±3℃） |
|
|
电源 |
NR-U4（专用AC适配器）或USB总线电源（NR-TH08 / NR-C512：连接一台设备时） |
|
|
额定 |
功耗 |
0.9W或更低 |
|
环境抵抗力 |
环境温度 |
0至+ 40°C |
|
环境湿度 |
相对湿度35至80％（无冷凝） |
|
|
块 |
约110 g（包括OP-51581：NR-500 5极接线端子） |
|
|
* 1取决于PC环境。测试条件：奔腾III 600MHz，内存256MB，硬盘4GB。仅在预安装OS时启动WAVE
LOGGER，并执行正常模式和标准型号保存。 |
||
