概要

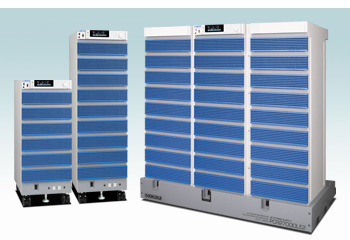

PCR-LE2 系列是以 PCR-LE 系列为基础，以一台主机即能通过面板操作切换进行同一容量的单相输出/单相 3 线输出/三相输出的模式。
集中了 PCR-LE 系列同样的基本性能，并将功率单元部与 PCR-LE 系列实行共通，因此与单相/单相 3 线/三相等个别系统分别设置相比，操作更加简便，并有利于空间的有效使用。6kVA、9kVA、12kVA、18kVA、27kVA 的 5 种型号。

特长

·        宽输出量程也，可直流输出

o    输出额定电压（AC）: 1 ～ 300V

o    输出额定频率: 1 ～ 999.9Hz

o    输出额定电压（DC）: ± 1.4 ～± 424V

另外，可实现DC输出和AC+DC输出。可在化学及物理等广泛的领域内使用。

·        回应选择
按照负载条件及用途，可选择内部放大器系统的回应（应答速度）。

o    通常速度（MEDIUM）: 在各种电源环境试验中

o    高稳定性（SLOW）: 在EMC试验网站用供给等中

·        模拟电源线异常

在AC模式下使用时，可通过停止PCR-LE2系列的输出、电压跌落（dip），电压上升（pop），来模拟电源线的异常。可用于整流电源及电子仪器等的试验。

·        各种计测功能
可测量输出的实际有效值电压/电流、峰值电压/电流、有效功率/视在功率、功率因素。 可分析输出电流的高次谐波（可达40次）。

·        时序功能
输出电压/频率/波形可随时间变化，能够自动执行电源环境试验。除AC输出以外，也可实现DC输出及AC+DC输出的时序。可设定0.1ms的解析度，并搭载初始相位设定、相位骤变、跳跃功能、暂停功能。

·        传感检测、电压补偿调节
即使装置在远离负载仪器的地方，也能对电压降低进行补偿，稳定负载端的电压（有效值）。 在传感检测中，有硬体传感检测和软体传感检测。可按照负载条件及使用用途区别使用。

·        输出电流控制
利用可选（时间、连续）的跳闸电流限制功能，可稳定控制输出电流（实际有效值），实现连续运转动作。在电力设施（分电盘、断路器、配线设施等）稳定的条件下，可进行通电试验。

·        节能功能（节电功能）

o    睡眠功能
一定时间无输出后，功率单元会进入休眠状态，这样可抑制电力消耗。

o    节能运转功能
可以利用节能运转功能，根据负载大小的需要，只提供负载所需要的功率。

·        外部通信
RS232C（标配）。通过选购件，可使用GPIB、USB、LAN进行远端遥控。由于LAN支援LXI规格，因此可获得性价比较高的系统结构。

·        存储功能
主机记忆体上共计可存储99个波形库番号，包括输出频率、电压（AC/DC）、和一个周期的波形资料。
另外，可以在USB记忆体上保存主机记忆体内容、面板设置、电源线异常模拟、时序数据。

·        支援标准
可用于IEC61000-3及4系列标准试验系统。选购件中还准备了应用程式软体。详细内容请参照卷末。

·        远程遥控前面板
前面板可取下使用。可通过选购件的控制台延长线（选购件：EC05-PCR），作为远端遥控器使用。

·        伴随反向电流的“系统连接试验”

依照系统联网技术要求方针

·        通过单元结构获得的卓越维护性能
PCR-LE2系列为单元结构。功率单元可采用1kVA单位进行维护（更换等）。

·        其他功能

o    设定输出阻抗

o    测量高次谐波

o    软体起动（控制上升时间）

o    固定内部Vcc
