概要

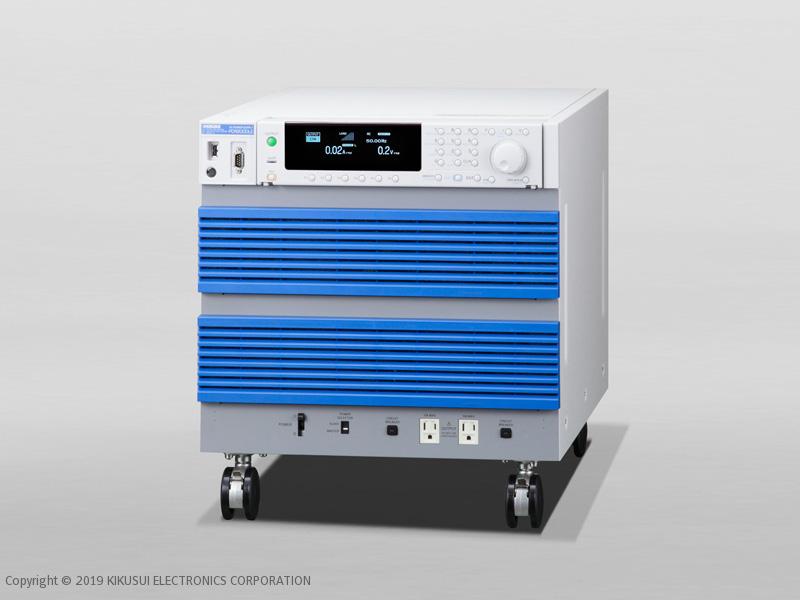

PCR-LE系列是基于本公司研制开发的PCR（L/LA）系列（线性放大器方式）基础之上 又一款高性能，多机能形的交流电源。既可作为高品位安定化电源使用，也可以进行宽频带自由波形的编辑和控制，同样带有各式各样特殊机能可供客户使用。特别是在“新能源领域”中的太阳能，风能，燃料电池，燃气发动机等分散式发电的“系统联网试验”中，作为核心设备可与负载装置和功率分析仪等的联动试验系统装置组合使用。
还有丰富的选购产品的组合，可对应低频抗扰度实验和各种电源环境试验。更有并联·单相三线三相运行选件，可以扩张到单相27kVA，单相三线54kVA，三相81kVA。因此可对应大规模的EMC试验站电源，大容量化产业用空调的测试电源等特殊需求。
特长
- 宽输出量程也，可直流输出
- 输出额定电压（AC）: 1 ～ 300V
- 输出额定频率: 1 ～ 999.9Hz
- 输出额定电压（DC）: ± 1.4 ～± 424V
另外，可实现DC输出和AC+DC输出。可在化学及物理等广泛的领域内使用。
-
回应选择
按照负载条件及用途，可选择内部放大器系统的回应（应答速度）。 - 高速应答（FAST）: *电源的上升/下降速度要求
- 通常速度（MEDIUM）: 在各种电源环境试验中
- 高稳定性（SLOW）: 在EMC试验网站用供给等中
*PCR6000LE、PCR9000LE除外
-
模拟电源线异常
AC模式下使用时，可通过停止PCR-LE系列的输出、电压跌落（dip），电压上升（pop），来模拟电源线的异常。可用于整流电源及电子仪器等的试验。 -
各种计测功能
可测量输出的实际有效值电压/电流、峰值电压/电流、有效功率/视在功率、功率因素。 可分析输出电流的高次谐波（可达40次）。 -
时序功能
输出电压/频率/波形可随时间变化，能够自动执行电源环境试验。除AC输出以外，也可实现DC输出及AC+DC输出的时序。可设定0.1ms的解析度，并搭载初始相位设定、相位骤变、跳跃功能、暂停功能。 -
传感检测、电压补偿调节
即使装置在远离负载仪器的地方，也能对电压降低进行补偿，稳定负载端的电压（有效值）。 在传感检测中，有硬体传感检测和软体传感检测。可按照负载条件及使用用途区别使用。 -
输出电流控制
利用可选（时间、连续）的跳闸电流限制功能，可稳定控制输出电流（实际有效值），实现连续运转动作。在电力设施（分电盘、断路器、配线设施等）稳定的条件下，可进行通电试验。 - 节能功能（节电功能）
-
睡眠功能
一定时间无输出后，功率单元会进入休眠状态，这样可抑制电力消耗。 -
节能运转功能*
可以利用节能运转功能，根据负载大小的需要，只提供负载所需要的功率。
*PCR500LE、PCR1000LE除外
-
外部通信
RS232C（标配）。通过选购件，可使用GPIB、USB、LAN进行远端遥控。由于LAN支援LXI规格，因此可获得性价比较高的系统结构。 -
存储功能
主机记忆体上共计可存储99个波形库番号，包括输出频率、电压（AC/DC）、和一个周期的波形资料。
另外，可以在USB记忆体上保存主机记忆体内容、面板设置、电源线异常模拟、时序数据。 -
支援标准
可用于IEC61000-3及4系列标准试验系统。选购件中还准备了应用程式软体。详细内容请参照卷末。 -
远程遥控前面板
前面板可取下使用。可通过选购件的控制台延长线，作为远端遥控器使用。
可将PCR-LE设置在工作台等的下方，采用延长线（选购件：EC05-PCR）来操作前面板。 -
小型化
与以往型号PCR-LA（4kVA）的对比 -
伴随反向电流的“系统连接试验”
依照系统联网技术要求方针 -
支援大容量
使用并联、单相3线、三相运行选购件（扩展运行驱动），可以使单相扩展到27kVA、单相3线扩展到54kVA、三相扩展到81kVA。可以作为大规模EMC站式电源或大容量工业空调的试验电源使用。 -
并联运行
2kVA以上的型号/最大连接台数：5台/最大扩展容量：单相27kVA
（并用单相3线、三相运行选购件，处理能力可高达单相3线54kVA、三相81kVA）
*需要使用另售的扩展运行驱动 -
单相3线、三相运行
全部型号/最大扩展容量：单相3线54kVA、三相81kVA
（与并联运行选购件并用时）
* 需要使用另售的扩展运行驱动
-
通过单元结构获得的卓越维护性能
PCR-LE系列（PCR500LE除外）为单元结构。功率单元可采用1kVA单位进行维护（更换等）。 - 其他功能
- 设定输出阻抗
- 测量高次谐波
- 软体起动（控制上升时间）
- 固定内部Vcc
