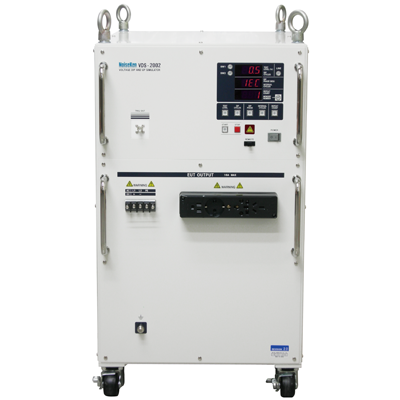

Noiseken VDS-2002 电源变动仿真器

  • 品  牌: 日本Noiseken
  • 规格型号: VDS-2002
  • 浏览量: 590
  • 发布时间: 2019-12-31

暂无

·完全符合IEC标准的对试验电源的要求

· 一台模拟器就可做AC单相电源的16 A 290 V的跌落/升高/中断/变动测试

·可达16 A 125 VDC的中断(interruption)试验 需要软体(选件)

·以两台电动机驱动变压器来完成任何两电压间的切换

·预设IEC所定试验电压0 %/40 %/70 %附加120 %

·两种0 % (中断) 模式试验:开路(open)与短路(short)

·为延伸控制仪器,可另附视窗(windows)应用软体

  规          格

项   目

规    格

线数

単相

试验模式

瞬断

AC/DC

本体

同步:短路

PC

同步:短路/开路

非同步:短路/开路

跌落/上冲

本体

同步

PC

同步/非同步

电压变动

本体

非同步

(只可以进行2s-1s-2s的规格里的测试)

PC

非同步

输入电压范围

AC90~264V, 50/60Hz, DC 0~125V

输出电压范围

AC0V~输入电压+20%最大AC290V

DC0V或输入电压

输出VA

4.224KVA (连续)

输出电流能力

AC

输入电压的100%: 16A rms (连续)

输入电压的80%: 20A rms (<5S)
输入电压的70% : 23A rms (<5S)
输入电压的40% : 40A rms (<5S)

DC

16A (连续)

最大输出电流能力

AC 100~120V:峰值250A(10ms以下)

AC 220~240V:峰值500A(10ms以下)

由负载引起的输出电压变动

输入电压的100% 0~16Arms时不到5%

输入电压的80% 0~20Arms时不到5%
输入电压的70% 0~23Arms时不到7%

输入电压的40% 0~40Arms时不到10%

过冲/下冲(瞬断时)

不到电压变化的5%(100Ω电阻负载时)

上升/下降时间(瞬断时)

1~5 µS (100Ω电阻负载时)

Normal voltage setting

百分比设定

本体

100%

PC

(4%)~120% /最小10V

电压设定

PC

10V~290V/ 5V步进

精度

±5V (输出0V~16A)

跌落/上升等级

百分比设定

本体

0% (瞬断)的短路回路、设定: 0/40/70/80/120% (5步进)

PC

短路/开路0% (瞬断)里可选择短路回路/开放回路: 0~120%

电压设定

PC

短路/开路0% (瞬断)里可选择短路回路/开放回路: 0~290V(0~120%), 5步进

精度

±5V

重复次数

本体

1,3, 5, 10, 30, 50,10,或连续(8步进)

PC

1~1,000或连续(1次步进)

间隔周期

周期设定

本体

1, 3, 5, 10, 30, 50, 100, 300, 500,周期与10s (10步进)

PC

0.5~5,000.5周期(0.5周期步进)

时间设定

短的持续时间设定

PC

同步: 1~100s (1s步进)
非同步: 8.3ms~100s (0.1m步进)

长的持续时间设定

PC

非同步: 1s ~10h (1s步进)

跌落周期

周期设定

本体

0.5, 1, 5, 10, 12, 25, 30, 50, 250, 300周期(10步进)

PC

0.01~5,000周期(0.01周期步进)

时间设定

短的持续时间设定

PC

同步: 0.1ms~100s (0.1ms步进)
非同步: 0.1ms~100s (0.1ms步进)

长的持续时间设定

PC

非同步: 1s~10h (1s step)

跌落相位

(次数的开始相位角)

相位角度设定

本体

同步: 0,45,90,135,180,225,270,315 (8步进, 45°步进)

PC

同步: 0~359° (1°步进)

时间设定

PC

同步: 0~19.9 ms for 50 Hz (0.1ms步进)
0~16.6 ms for 60 Hz (0.1ms步进)

电压变动试验

时间设定

PC

非同步:
时间变更: 0.1s~10s (0.1s步进) ,变更输入的10%、需要最短0.1秒的时间

时间变更: 0~10s (0.1s步进)
间隔: 0~100s (0.1s步进)
试验等级: 0~120%

记忆体容量

本体

5次试验

PC

10步进(PC控制的情况、测试序列可以存储到10步骤)

设备殊途电压

AC100~240V ±10%, 50/60Hz, 120VA

介面

光介面(RS-232互换及USB)

尺寸

430(W) x 745(H) x 600 (D) mm (不含突起部)

重量

约150 kG
