核心参数

1MHz(1μs) 分辨率625ps Freq 0.01-500KHz

超高速存储记录仪

• 高速(可达100MS/s)、高分辨率(最高16位)、隔离(最高1kV*1)
• 多通道，多达128个电压通道或128位逻辑输入
• 能以100kS/s的速度在16个通道同时进行连续硬盘记录*2
• 监视CAN总线、显示趋势波形(仅限DL850V)
• 15个插拔模块

*1.与隔离探头(700929或701947)组合使用时
*2.选用/HD0或/HD1选件时

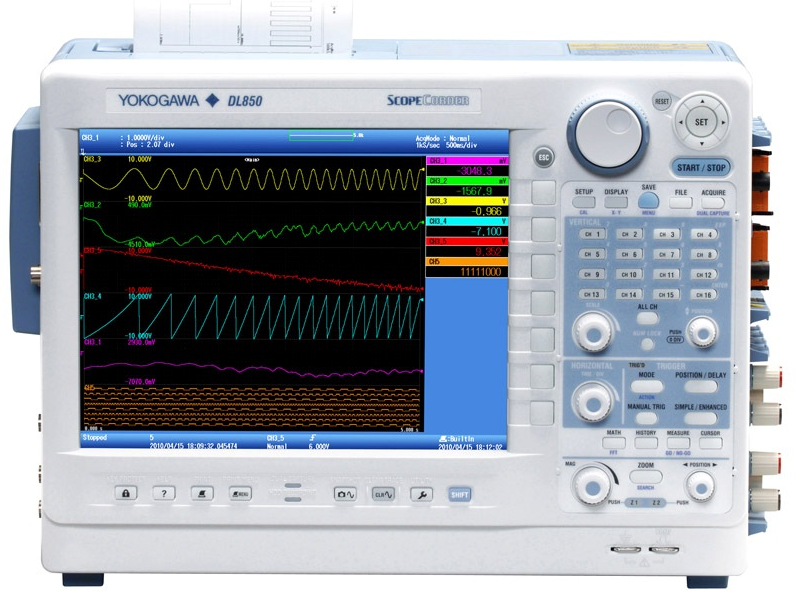

DL850示波记录仪系列是模块化的波形记录仪器，可以同时测量电压、电流、应变、加速度等多种信号。DL850系列具有高速采样、高绝缘耐压、多通道测量等优点，为节能领域的设备开发、评估和质量控制提供强有力的支持。

测量越来越快的变频器信号

高速(100MS/s)、高分辨率(12位)、1kV绝缘测量。*

YOKOGAWA的isoPRO技术提供最高的速度和业界领先的绝缘性能。通过以节能为目的的isoPRO核心技术，为追求高电压、大电流和高速动作的高效变频器开发提供了有力的保障。

实例 – 测量变频器输出
以足够高的时间分辨率精确测量变频器的上升波形，也可以确认过冲是否过大。

	高速&高耐压绝缘技术
	通过高速光纤传输，模块实现了高速ADC时钟和数据绝缘。 720210高速100MS/s 12位绝缘模块(主机中最多可安装4个模块。)

实例：以10MS/s和100MS/s的速度测量同一变频器输出波形。

DL850拥有15种独特的插入式模块，几乎可满足任何测量任务。

DL850除了向后兼容DL750的所有测量模块外，又在产品线中增加了四个新的模块。自由组合这些模块后，不管是微弱电压到高速、高压信号都可测量。

更先进 – 更多的测量点 – 最多128 CH的电压输入和128位的逻辑输入

使用16-CH电压输入模块(扫描型*)时，即使16个通道全部使用，也能以10kS/s的采样率进行测量。使用8个输入模块插槽，DL850可执行128CH的电压测量。

逻辑输入模块能够以高达10MS/s*的速度，测量从TTL电平到高电压接点闭合的所有信号。通过八个逻辑模块，DL850可以监视并执行128位的逻辑测量。

实例：测量多输出电源

家用电子产品的电源输出数量较多，需要控制各个输出之间的顺序。使用多通道模块，就不再局限于电压测量，只要一台仪器就可以完成从PC控制信号到AC风扇动作、每个部件的温度，从低速至高速信号的所有测量。

Ch 1：AC输入电压 Ch 6：电源电压 Ch 2：基准电压 Ch 3：复位信号 Ch 1：风扇运转 16位逻辑：控制信号 4位逻辑：串行通信

以高采样率捕捉耐久性测试中的突发现象 – 双捕获功能

进行耐久性测试时，为能把握长时间的趋势数据，通常以低采样速率采集趋势数据。但突发的高速瞬时现象，需要用高采样率来捕捉。

通过“双捕获”功能，可以采用不同的采样速率进行记录，以解决此问题。

1.

   缩放波形 - 最大采样率为100kS/s时，可以边进行趋势测量边以最高100MS/s的速度记录5k~500kpts的高速触发测量数据，最多可以记录5000个现象。记录长度为5-500k点。


2. 事件波形 - 显示采集到高速波形时的时间。


3. 低速主波形 - 最高100 kS/s 以低速滚动模式显示趋势波形


4. 捕捉波形 - 最高100MS/s以高速触发测量捕捉突发现象

实例：部件耐久测试

汽车以及其它交通运输工具的部件对可靠性的要求非常高。在不同温度环境下执行连接器的振动试验时，“双捕获”功能将发挥作用。

• 用高采样速率准确观测震动
• 用低速采样率确认发生频率
