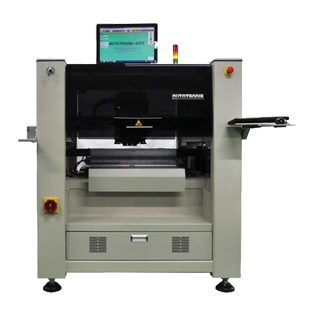

国产品牌宝迪/AUTOTRONIK系列/BA389F3全自动飞行影像对中型贴片机： AUTOTRONIK系列的SMT贴装设备适合多品种、中小型产量生产。有多种型号供不同需求的的客户选择。 BA389型贴片机采用了AUTOTRONIK系列设备通用的K型送料器。采用通用的AUTOTRONIK送料器可使用客户增加设备减少购买送料器数量节少成本。 BA389型贴片机采用了伺服电机系统，提供高速，重复性和稳定性。另世界一流的COGNEX®图象识别系统保证所有不同类型元件的识别精度。 特点： 1.高精度和灵活性强，可贴装01005、0201、SOIC、PLCC 、 BGA、μBGA、CSP、QFP、I/C脚距可达0.3mm 2.非接触线性编码器系统，为设备提高重复性和稳定性 3.智能的送料器身份识别系统，生产前自动检查送料位置 4.自动统计生产数量，方便追踪生产数据 5.适合多中小量生产 6.飞行对中系统使用了世界一流的COGNEX®定位系统 7.针对体积大、精度高的BGA、QFP等I/C可以选视觉对中系统 8.内置精密的摄像系统，可自动识别基准点 9.点胶系统，可节约开发时做钢网的成本 10.视觉检查系统，可用于生产前检查锡膏和生产后检查贴装精度 11.Windows 7操作系统方便操作 12.UCAD数据转换软件，提供快速数据录入，提高换线速度 13.测试生产最高速可达10,500CPH （最理想状态下） 14.XY轴采用了稳定可靠的丝杆驱动系统 15.灵活的设计使用设备最多可安装160个8MM的送料器
贴装头数目： 3个
最快速度： 10,500cph（IPC 9850）（最适合条件下）
送料器数目（8 mm）： 不用传送带: 最多 160 个
使用传送带 :最多 96 个
IC盘数量： 最多 3 个
元件拾放感应： 视觉
元件尺寸： 飞行对中: 最小: 0.6 x 0.3 mm 最大: 16 x 14 mm
视觉对中（选用BV38）: 最小: 0.3 x 0.2 mm（选件） 最大: 150 x 100 mm（选件）
分辨度： X / Y臂 0.01 mm 伺服马达
Z 轴 0.015mm 伺服马达
旋转分辨率： 0 ~ 360°（0.045°/步）伺服马达
准确度： +/- 0.05 mm +/- 0.03 mm（选用直线电子尺）
X-Y 重复精度： +/- 0.01 mm
PCB尺寸： 最大 320 x 270mm (标配)
不使用传送带:
最大 650 x 460 mm (不用IC盘)
最大 650 x 400 mm (使用1个IC盘/选用BV38)
最大 650 x 250 mm (使用2至3个IC盘)
使用传送带:
最大 650 x 440 mm (不用IC盘)
最大 650 x 380 mm (使用1个IC盘/选用BV38)
最大 650 x 230 mm (使用2至3个IC盘)
编程： 键盘输入，影像学习，CAD数据转换（选件）
主要控制： 工业用电脑
电源供应： 220V
功率： 3800W
气源压力： 75 psi（5.5 bar），400L / min
重量： 1100 kg
机器尺寸： 1300 x 1420 x 1460 mm（W x D x H）
