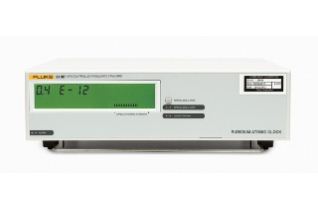

通用规范
|
|
工作模式
|
|
训练模式：
|
内部时基振荡器和接收到的 GPS 信号之间的频率差异被用来连续调整振荡器（训练）。每 24 小时，都会在非易失存储器中保存频率偏移和调整数据，以打印输出溯源性记录。计算出实际的频率偏移（24 小时平均值）并显示在前面板上。
|
|
保持模式：
|
并不调节内部振荡器。当没有接收到可用的 GPS 信号时，会自动进入该模式。也可以通过激活手动保持键来选择该模式。如果设置使用手动保持模式时又有有效的 GPS 信号可用，将每 24 小时计算实际的频率偏移、予以显示并保存在非易失存储器中。
|
|
|
频率稳定度 - 锁定至 GPS 910R
(GPS-Rb)
|
|
频率偏移（24 小时平均值）：
|
<1x10-12*
|
|
短期（艾伦偏差）：
|
<1 x 10-12(t = 100s)
|
|
|
<3 x 10-12(t = 100s)
|
|
|
<1 x 10-11(t = 10s)
|
|
|
<3 x 10-11 (t = 1s)
|
|
预热 (+25°C)：
|
20 分钟锁定
|
|
*温度在 23°C + 3°C
|
|
|
频率稳定度 - 锁定至 GPS 910
(GPS-OCXO)
|
|
频率偏移（24 小时平均值）：
|
<1x10-12*
|
|
短期（艾伦偏差）：
|
<1 x 10-12(t = 100s)
|
|
|
<3 x 10-12(t = 100s)
|
|
|
<1 x 10-11(t = 10s)
|
|
|
<3 x 10-11 (t = 1s)
|
|
预热 (+25°C)：
|
20 分钟锁定
|
|
*温度在 23°C + 3°C
|
|
|
频率稳定度 – 保持 910R
(GPS-Rb)
|
|
老化/24h：
|
<2 x 10-12（典型值）
|
|
老化/月：
|
<5 x 10-11
|
|
温度(0°C…+50°C)：
|
<3 x 10-10
|
|
温度(23°C ± 3°C)：
|
<2 x 10-11（典型值）
|
|
短期（艾伦偏差）：
|
<3 x 10-12(t = 100s)
|
|
|
频率稳定度 – 保持 910
(GPS-OCXO)
|
|
老化/24h：
|
<3 x 10-10
|
|
老化/月：
|
<3 x 10-9
|
|
温度(0°C…+50°C)：
|
<2.5 x 10-9
|
|
温度(23°C ± 3°C)：
|
<4 x 10-10（典型值）
|
|
短期（艾伦偏差）：
|
<1 x 10-11 (t = 100s)
|
|
|
<5 x 10-12( t = 10s)
|
|
|
<5 x 10-12 (t = 1s)
|
|
预热 (+ 25° C)：
|
10 分钟到 5 x 10-9
|
|
|
相位噪声 - 910R
|
|
偏移
|
相位噪声
|
|
1 Hz：
|
-80 dBc/Hz（典型值）
|
|
10 Hz：
|
-90 dBc/Hz（典型值）
|
|
100 Hz：
|
-130 dBc/Hz（典型值）
|
|
1 KHz：
|
-140 dBc/Hz（典型值）
|
|
10 KHz：
|
-140 dBc/Hz（典型值）
|
|
100 KHz：
|
-145 dBc/Hz（典型值）
|
|
|
相位噪声 - 910
|
|
偏移
|
相位噪声
|
|
1 Hz
|
-100 dBc/Hz（典型值）
|
|
10 Hz
|
-120 dBc/Hz（典型值）
|
|
100 Hz
|
-130 dBc/Hz（典型值）
|
|
1 KHz
|
-135 dBc/Hz（典型值）
|
|
10 KHz
|
-135 dBc/Hz（典型值）
|
|
100 KHz
|
-135 dBc/Hz（典型值）
|
|
|
参考输出 (BNC)
|
|
10 MHz：
|
正弦波，在 50Ω 时为 0.5V rms
|
|
5 MHz：
|
正弦波，在 50Ω 时为 0.5V rms
|
|
2.048 MHz（选件75）：
|
在 75 Ω 时为 +/-1.2V +/-10%
(G.703:10)
|
|
1 pps：
|
TTL 电平；在 50Ω 负载时低压 < 0.4V，高压 > 2V
|
|
脉冲输出（选件75）：
|
TTL 电平；在 50Ω 负载时低压 < 0.4V，高压 > 2V
|
|
|
另外 5 路 10 MHz 输出（选件 70）
|
|
|
多路参考输出（选件 71）
|
|
正弦波输出：
|
10、5、1 和 0.1 MHz >1 Vrms 至 50 Ω
|
|
脉冲输出：
|
0.1 MHz；>3 Vp-p 至 50 Ω 0 V =LO <0.8 V，3 V
|
|
|
10 MHz 和 5 MHz、2.048 MHz（选件 72）输出
|
|
频率稳定度：
|
参见 910 和 910R 的频率稳定度指标
|
|
|
另外 5 路 13 MHz 输出（73 选件）
|
|
阻抗：
|
50 Ω
|
|
输出信号：
|
TTL（对称）
|
|
至 50ƒn Ω 的典型电平
|
高压：2.35 V
|
|
|
低压：0 V
|
|
上升时间：
|
10 % - 90 %：2 ns
|
|
抖动：
|
< 0.01 UI
|
|
长期稳定度：
|
同主参考
|
|
|
1-pps 输出（锁定到 GPS）
|
|
占空比：
|
大约20%
|
|
抖动：
|
<60 ns rms，相对于 UTC 或 GPS（位置保持，SA 打开）
|
|
|
脉冲输出
（选件 75）
|
|
通过随附的 PC 程序设置频率
|
|
可选频率：
|
1/(N x 10-7) Hz，N 为整数
|
|
出厂默认设置：
|
1 Hz
|
|
占空比：
|
50%
|
|
抖动：
|
<500 ps rms
|
|
频率稳定度：
|
参见 910 和 910R 的频率稳定度指标
|
|
|
以太网接口
（选件 76）
|
|
通信端口：
|
接头：RJ45
|
|
|
协议：10Base-T
|
|
|
缓冲 RAM：1 kbit
|
|
配置端口：
|
接头：Dsub9，RS232
|
|
|
内部数据存储
|
|
24 小时频率偏移：
|
2 年数据，非易失性存储器
|
|
调整数据：
|
2 年数据，非易失性存储器
|
|
|
控制
|
|
手动
保持：
|
抑制自动 GPS 调整和强制保持操作。当内部铷钟或 OCXO 参考自由运行而无来自 GPS 监控系统的任何修正时，这样做能够提高短期稳定度。
|
|
|
LED 指示器 -
锁定至 GPS
|
|
|
LED 指示器 -
报警
|
|
开：
|
仪器硬件报告的报警条件。以 7 段显示区域提供的解释性文字。
|
|
关：
|
一般操作
|
|
|
LED 指示器 - 手动保持
|
|
开：
|
强制保持模式。如果 GPS 信号有效，将显示 24 小时频率偏移。否则，则显示“-----”。
|
|
关：
|
根据“锁定至 GPS”的状态自动选择 GPS 训练或保持模式。
|
|
|
GPS 接收器
|
|
天线接头：
|
类型 N
|
|
通道：
|
8，平行跟踪
|
|
载波，编码：
|
L1，C/A
|
|
|
天线（选件 01）
|
|
类型：
|
有源 L1
|
|
工作温度：
|
-40°C 到 +70°C
|
|
高：
|
81 mm (3.2")（不含连接器）
|
|
重量：
|
>30 dB
|
|
增益：
|
TNC
|
|
|
天线电缆
（选件 02）
|
|
类型：
|
RG213
|
|
长度：
|
20 m
|
|
连接器：
|
N 类型和 TNC（插头）
|
|
电缆延迟：
|
101 ns
|
|
衰减：
|
大约大约为 8 dB
|
|
|
PC 连接
|
|
接口：
|
RS-232，DTE
|
|
连接器：
|
9 针插头 DB9，Rx 在 2 号针，Tx 在 3 号针，GND 在 5 号针
|
|
波特率：
|
9600 bps
|
|
数据结构：
|
8 个数据位，1 个停止位，无奇偶校验
|
|
|
风扇
|
|
|
环境
|
|
温度
|
0°C...+50°C（工作）
|
|
|
-40°C...+70°C（存储）
|
|
安全性：
|
符合 CE：EN 61010-1 + A1 (1992) +
A2 (1995)
|
|
EMI：
|
符合 CE：EN 1326-1 (1997)
|
|
|
功耗
|
|
供电电压
|
100...240 V (±10%)
|
|
供电频率
|
47..63 Hz
|
|
功率 910R：
|
在预热时 <75 W 连续工作时 <35 W
|
|
功率 910：
|
在预热时 <25 W 连续工作时 <12 W
|
|
|
尺寸
|
|
宽x高x深：
|
315 x 86 x 395 mm
|
|
|
12.4" x 3.4" x 15.6"
|
|
|
重量
|
|
910R：
|
4.4 kg（净重），7.4 kg（运输重量）（9.7 lb（净重），16.3 lb（运输重量））
|
|
910：
|
3.9 kg（净重），6.9 kg（运输重量）（8.6 lb（净重），15.2 lb（运输重量））
|
|
