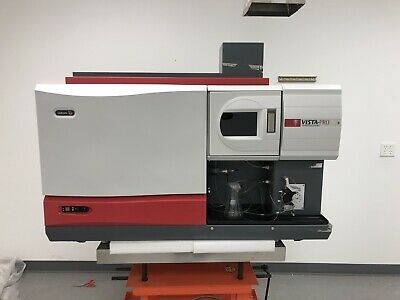

Vista-PRO仪器是世界上同时最快的CCD ICP-OES。它采用定制设计的CCD探测器VistaChip，提供全波长覆蓋和高速。

Vista-PRO可提供轴向或径向观察等离子体，带有吹扫多色仪配置。

Vista-PRO紧凑型和台式安装，具有获得专利的电荷耦合器件（CCD）探测器，高分辨率阶梯多色仪和坚固的40 MHz射频系统，让您可以随时随地测量任何样品

“Vista-PRO探测器技术是一个伟大的飞跃”

Vista-PRO的核心是获得专利的VistaChip CCD探测器，它具有70 000像素，排列与来自阶梯光学器件的二维图像完全匹配。由于芯片提供167-785 nm的连续波长覆蓋，因此可轻松消除光谱干扰。此外，可以同时测量痕量和主要浓度，而无需双视角光学元件。这意味着您每次都可以第一次得到正确答案，而无需重新分析样品。

“这只是世界上最快的ICP”

VistaChip重新定义了原子光谱速度的概念，读出速度比竞争仪器快80倍。使用Vista-PRO，您可以在不到35秒的时间内测量73个元素。

“ICP Expert软件就像一个自动驾驶仪。用它来飞过你的样品”

产品规格

通用
紧凑型，台式安装，同步电感耦合等离子体发射光谱仪（ICP-OES），具有轴向或径向观察等离子体，自由运行的风冷，40 MHz射频发生器，吹扫阶梯多色仪和VistaChip图像映射电荷耦合器件（ CCD）探测器。

样品雾化和简介

标准特征
样品介绍
轴向样品引入系统采用玻璃旋风式喷雾室，玻璃同心雾化器和一体式石英炬，外部延长，不含大气。
火炬
几何经过优化，可在低流量和低功率下实现高精度和高灵敏度。径向样品引入系统是高溶解固体和游离HF样品的理想选择。它由双通道，Sturman-Masters喷雾室和V型槽雾化器组成，由惰性聚合物材料制成。
喷淋室冲洗
样品引入系统设计用于快速冲洗。在不到45秒的时间内，大多数元件可以实现四阶（10,000 x）信号冲洗。
气体流量控制
雾化器气体：可选择手动高精度压力调节器或计算机控制的质量流量控制器（MFC）。
雾化器气体 0-1.3 L / min，增量为0.1 L / min（MFC）
等离子气体 0-22.5 L / min，增量为1.5 L / min
辅助气体 0-2.25 L / min，增量为0.75 L / min
蠕动泵选项
选择内置2或3通道，10辊蠕动泵，在完全PC控制下，包括Fast Pump™设施，以提高生产率。快速泵在规定的样品吸收期内全速运行泵，以提高样品通量。3通道PC控制蠕动泵允许添加试剂或内标。
泵送排水装置
蠕动泵会自动将喷淋室出水口排放到废液中。
选项
氩气加湿器
氩气饱和附件（ASA）可作为选件提供。ASA对雾化器气体进行加湿，以减少雾化器和喷射器管堵塞高盐溶液。
射频发生器
射频发生器Vista-PRO采用40 MHz风冷自由运行射频发生系统。它没有活动部件，
以提高可靠性。
RF发生器频率40 MHz自由运行
RF功率输出0.7至1.7 kW
功率效率
直接串联耦合（DISC™）通过消除对低效二次匹配网络的需求，为等离子体提供超过75％的功率传输效率。
电源稳定性
输出电源稳定性通过Direct Power Control™系统提供。功率输出稳定性优于0.1％。
等离子点火与观察径向观测
系统垂直方向，径向观察等离子体是高溶解固体（高达30％TDS）应用的理想选择，可立即将多余的热量和等离子体排放物排放到顶部排气通风。
包括完整的PC控制，等离子体观察高度为0-25 mm，水平调节为±3 mm，以优化灵敏度并最大限度地减少干扰。可以在PC控制下基于每个波长调整观看高度。
轴向观察系统水平轴向观察等离子体是高灵敏度分析的理想选择。与径向观察相比，检测限提高了5-10倍。轴向观察的等离子系统采用独特的冷却锥形接口（CCI）和专利的抗电弧共振线圈（AARC），以消除光学器件观察到的较冷的等离子体尾部。这样可以减少干扰并提高系统对高溶解固体的耐受性（每日连续操作可达5％）。CCI是使用昂贵且低效的剪切气体的优良替代品。与传统轴向系统相比，CCI提供了更宽的动态范围。包括在PC控制下的等离子体观察位置的全X，Y调整。
等离子点火
点火和熄灭等离子是全自动的并且在PC控制下。
光学系统
阶梯多色仪
为了可靠性和稳定性，恒温阶梯光谱仪没有移动的光学部件。中阶梯多色仪的焦距为400 mm，恒温至35°C。它具有CaF2棱镜交叉分散器和阶梯光栅（94.74线/ mm），可在
VistaChip CCD探测器上投射70个订单的echellogram。多色仪可以用氮气或氩气吹扫。
•标准吹扫0.7 L / min
•对于低于185 nm的操作，升压吹扫为3 L / min是PC控制的
多色仪具有
标准的在线吹扫气体过滤器。
波长校准基于等离子体氩气发射线的周期性波长重新校准是自动的。这消除了对需要预热和定期更换的Hg或Ne灯的需求。
VistaChip CCD探测器
获得专利的VistaChip CCD探测器具有图像映射技术（I-MAP），可以使二维echellogram图像与芯片上70,000像素的排列完全匹配。
像素以连续成角度的阵列排列，以匹配每个顺序的光谱范围，而不是其他CCD检测器中使用的不连续阵列段。VistaChip提供167-785 nm的全波长覆蓋范围。您可以选择任何波长进行跟踪或主要级别确定或最小化干扰。
VistaChip探测器通过三级珀耳帖冷却器冷却至-35°C，该冷却器具有闭环温度反馈控制传感器，可确保稳定的探测器性能。用氩气以0.05L / min吹扫，以获得最佳性能。VistaChip探测器的氩气供应经过三重过滤以获得纯度。
探测器读数速度VistaChip具有任何光谱CCD探测器的最快读取速度 - 以1 MHz的时钟速度处理像素。芯片上所有像素完全照明的总读出时间约为0.8秒。芯片两侧提供双工读出电路 - 读出处理时间减半。Vista-PRO可在35秒内测量73种元素，包括25秒的样品吸收时间。
探测器集成
模式自适应积分技术允许以最佳信号与背景比（SBR）同时测量强信号和跟踪信号。Vista-PRO自动为每个选定的波长分配积分时间 - 更强的峰值被分配更短的积分时间，而更低强度的峰值被分配更长的时间。与对这些读取步骤进行排序的传统同步系统不同，自适应积分技术可以同时进行这些读数。
开放式保护
Vista-PRO不是保护分段组或阵列中的像素，而是在70 000像素的每一个上都具有防晕染保护。这使得能够在存在附近的超范围信号的情况下同时测量痕量水平的分析物。
波长范围
Vista-PRO涵盖167-785 nm波长范围。Vista-PRO的波长选择灵活性允许在单次测量中同时确定次要和主要元素，而无需双重观察或不必重新分析样品。可以选择替代波长以最小化光谱干扰，并作为交叉检查以增加结果的置信度。
杂散光
性能通过挡板和光学设计消除杂散光至小于2.0 ppm有效As信号在193.696 nm处从10 000 ppm Ca.
信号稳定性
通常在20小时内稳定至小于1％RSD，无内标或任何形式的漂移校正。
ICP-Expert™软件和PC控制
PC控制
整个Vista-PRO同步ICP-OES使用Varian的ICP Expert系统软件进行计算机控制。完整的PC控制包括所有气流（具有可选质量流量控制器的喷雾器气流），等离子体观察高度（径向）或XY割炬位置（轴向），点火，RF功率，安全联锁和公用设施监控。
操作系统
ICP Expert软件与Windows®98/ 2000兼容。
用户界面ICP Expert软件基于Varian屡获殊荣的工作表概念。分析结果以样本（行）和元素/波长（列）的电子表格格式显示。每个工作表单元格提供每个样本和元素的浓度，强度，精度和复制数据
只需单击鼠标即可得到结果。可以隐藏数据列以简化显示。其他软件功能包括全面的多媒体在线帮助和视频培训材料，易于使用和提高生产力。
AutoMax自动优化
AutoMax自动优化程序可应用于根据以下性能标准优化RF功率，喷雾器气流（安装质量流量控制器）和等离子体观察高度（仅径向）：
•信号与背景比
•信号到正方形背景比率的根源
•信噪比
任何选定元素的净信号。ICP Expert软件显示优化进度的可视指示，并将推荐的最佳条件设置到方法中。
结果存储和处理
样本批次的所有结果，操作条件和序列信息都存储在单个工作表文件中以供将来检索。可以报告结果并以浓度或强度格式显示。可以在分析之前或之后应用重量和体积校正因子。提供全单位转换设施，允许在一组单元中单独报告校准标准，同时在另一组用户可定义单元中报告样本结果。标准提供自动光谱干扰校正计算。
信号显示ICP Expert具有强大的图形功能。所有光谱都可以实时查看，光谱可以滚动，一次最多12个光谱。功能图形光标。可以以文本和可缩放图形格式存储光谱，并且可以覆蓋相同波长的光谱。具有完整的校准图形显示，每个点显示％RSD，并且可以查看每个波长的完整校准“适合度”表。还包括用于针对时间优化多个波长的时间扫描模式。
分析校准功能可选择线性或二次算法进行校准，每个元素最多可达34个标准。
技术
以任何顺序和组合选择标准。通过零选择加权拟合和力，并指定校准残差，曲率限制和失败时的误差操作的限制。独特的MultiCal功能通过为每条分析
线指定有效的校准范围，扩展了元素的线性校准范围，无需双视图光学系统即可确定痕量或主要水平。MultiCal可用于从显示中排除指定浓度范围之外的结果。
Vista-PRO包括定期校准重新倾斜。只需为每个元素选择一个校准标准进行定期测量，即可快速调整校准斜率，无需完全重新校准。
波长数据库
ICP Expert提供32 000多条生产线的在线波长数据库。
光谱背景校正使用单点或双点和线性插值进行非峰值背景校正。可以通过单击和拖动来调整
背景校正
点。独特的自动拟合
背景技术使用迭代高斯曲线来模拟分析物和附近的干扰。
光谱背景减法
ICP Expert采用Varian专利的FACT（快速自动曲线拟合技术）软件，该软件提供在线光谱反褶积以解析复杂光谱。FACT使用
分析物的高斯峰模型和干扰来使用线性最小二乘回归技术对光谱进行去卷积。
FACT在分析过程中实时工作，与其他多组分光谱拟合技术不同，FACT在分析过程中不会造成任何延迟。FACT建模可以在分析之前或回顾性地建立。
质量控制协议
Varian的ICP Expert软件提供用户可定制的质量控制协议（QCP）软件包，旨在满足美国环保署的要求。通过定制QCP可以轻松满足其他国际合规标准，并通过简单的公式编辑器提供进一步的灵活性。该编程功能允许完全灵活地满足当前或未来的需求。
21 CFR Part 11支持
可选软件可帮助实现符合美国FDA 21 CFR Part 11对审计跟踪，电子签名和访问权限的要求。
回顾性编辑
能够使用回顾功能改变运行后的处理条件。可以在所有溶液的计算中掩盖或重复复制，同时
可以回顾性地编辑校准标准浓度，算法选择，最大和最小允许浓度范围以及其他设置。
您还可以更改使用的背景校正技术，背景校正点位置和FACT光谱反卷积的应用。
仪器状态显示所有主要仪器模块及其状态的图形表示。它包括内置和诊断服务诊断，供Varian合格的服务工程师访问。
远程服务诊断
Vista-PRO同步ICP-OES与Varian的TeleDiagnostics™远程服务程序完全兼容。使用Varian TeleDiagnostics，可以通过远程调制解调器完成仪器控制，并可以上传或下载所有工作表文件，以进行远程服务诊断，应用程序和方法开发。在许多国家/地区，此服务可能会被引用作为额外费用选项。

网络
与Windows®98/ 2000网络系统兼容。
最低PC
奔腾®II处理器，166 MHz，32 MB RAM，1 GB硬盘，16速CD-ROM或DVD，16位声卡，超高VGA显示器，高彩色（16位）显示，800 x 600分辨率，101键盘和鼠标，包括至少一个用于I / O卡的PCI兼容插槽，Windows®98/ 2000。
推荐的PC和打印机
PentiumIII®处理器，128 MB RAM，10 GB硬盘，16速CD-ROM或DVD，16位声卡，超高VGA显示器，高彩色（16位）显示，800 x 600分辨率，101键盘和鼠标，一个用于I / O卡的PCI兼容插槽，Windows®98/ 2000。推荐兼容的激光打印机。
请注意，推荐的PC要求在打印时是最新的。T
可选配件
蒸汽发生 附件
Vista-PRO与VGA-77P蒸汽发生附件™完全兼容，可以测定各种样品中的氢化物形成元素。VGA-77P采用“插入式”管道模块，可将模块专用于特定的氢化物化学品。通过这种方式可以实现快速连接和断开，并且可以分离具有不相容化学物质的元件的模块，例如As和Se，以避免交叉污染。
有机物套装Vista-PRO与Varian的ICP挥发性有机物套件完全兼容，包括水冷喷雾室和带陶瓷注射器的可拆卸手电筒。水冷式喷雾室需要但不包括合适的水冷却器。用于控制向辅助气体添加氧气的辅助气体模块（AGM-1）也可单独购买。
自动进样器和稀释器
容量和机架选项Varian样品制备系统™（SPS-5）最多可容纳500个溶液或400个样品，以及用于标准和/或QC解决方案的专用机架。提供五种不同的机架类型，包括10 mL的机架，25 mL和50 mL的试管以及150或500 mL标准/ QC机架。25 mL机架也可以使用低成本的塑料机架覆蓋层来调整孔尺寸，以适应试管直径的变化。
所有SPS-5机架都具有磁性机架识别功能，因此在自动分析过程中，软件可以自动验证每个机架的存在和类型。
随机访问抽样
SPS-5自动进样器提供完整的随机访问采样。该软件直观地显示了机架中所有样品和QC解决方案的完整布局。这包括标识样品标签，
QC解决方案和标准位置。
稀释和样品制备
SPS-5与在线自动稀释器兼容，可自动进行超量程稀释。Vista-PRO自动并连续稀释样品，直到分析物结果在范围内，任何超量程元素都可以进行3次连续稀释。机架可以专用于空试管以进行稀释，或者空管可以放置在样品架的末端。
Vista-PRO 的全波长覆蓋范围还可以轻松访问灵敏度较低的分析线，作为稀释的快速替代方案。
附加配件
Vista-PRO同步ICP-OES兼容一系列额外的样品引入附件，包括：
•超声波雾化器
•火花消融附件
•微型同心雾化器
火炬，雾化器和备件Varian提供一系列火炬，雾化器，喷雾室，管和其他备件。
安全
防紫外线等离子室观察窗阻挡紫外线辐射。
安全联锁Vista-PRO可在以下情况下自动安全地关闭等离子：
•等离子或检测器的氩气压力低
•等离子室门打开
•电源故障
•检测器或工作线圈的冷却水故障
具有外部紧急RF功率禁用开关，用于快速手动关闭等离子。
包括高压电源的自动过压和过流保护。
符合法规要求
Vista-PRO同步ICP-OES经认证符合欧盟的EMC和LV指令以及美国FCC排放标准。
质量体系
Vista-PRO由瓦里安通过ISO-9001认证的工厂生产。
安装要求
有关详细信息，请参阅Vista-PRO预安装手册，部件号8510164100.
环境规格Vista-PRO仅适用于以下类别的室内使用（EN 61010-1）：
•安装类别II
•污染学位2
•安全等级1操作的
环境安装规范为：0-3030米（0-10 000英尺）高度，10-35°C，8-80％相对湿度，无冷凝
完整的仪器安装说明免费提供安装。
烟雾净化
光谱仪必须位于提取系统下，该系统在16 mm水表静压下的最小流量为每分钟6立方米（200 cfm）。排气必须通过外部通风口进行。
尺寸
宽度深度高度重量未
包装1375 mm 720 mm 992 mm 226 kg
54.5“28.5”39“500 lb
包装1660 mm 960 mm 1420 mm 325 kg
65.5”37.8“56”716.5 lb
冷却水要求
水处理Vista-PRO配有内置水过滤器，可从水冷却器供水。
轴向仪器要求水冷却系统符合以下规格：
最小冷却能力1 kW
最小流量0.8 L / min（0.2 gpm）
最小入口压力55 kPa（8.0 psi）
最大入口压力310 kPa（45 psi）
最大入口温度25 °C（77°F）
径向仪器要求水冷却系统符合以下规格：
最小冷却能力300 W
最小流量0.8 L / min（0.2 gpm）
最小入口压力55 kPa（8.0 psi）
最大入口压力310 kPa（ 45 psi）
最高入口温度25°C（77°F）
气体要求
建议使用液氩，等离子气体纯度为99.996％。允许的压力范围为400-600 kPa（57-88 psi），建议压力为550 kPa（80 psi）。所需流速为0.7-32升/分钟。
用氮气吹扫光学元件可将所需的总氩气流量降低至3.7升/分钟。
电气要求
电源电压
仪表
208,220,240 VAC，±10％
230 VAC + 14％-6％
230 VAC + 6％-14％
频率50或60 Hz±1 Hz
水冷却器（典型值）
220-240 VAC， 50 Hz 2400 VA
115/230 VAC，60 Hz 2100 VA
SPS-5自动进样器
100,120,220,240 VAC + 10％80 VA
230 VAC + 14％-6％
频率49-61 Hz
VGA-77P
100,120,220,240 VAC，+ 10％24 VA
230 VAC + 14％-6％
频率49-61 Hz
个人计算机（典型值） 115,120,220,240
VAC 50/60 Hz 300 VA
激光打印机（典型值）
115,120,220,240 VAC，50/60 Hz 85 VA
