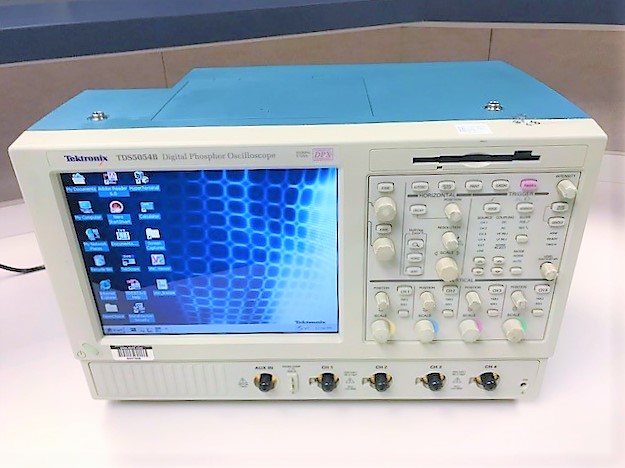

特点

TDS5034B

TDS5054B

TDS5104B

输入通道

4

模拟频宽(-3dB) 5mV/div-1V/div

350 MHz

500 MHz

1 GHz

计算的上升时间5mV/div(典型值)

1.15 ns

800 ps

300 ps

硬体频宽限制

150MHz或20MHz

输入耦合

AC、DC或GND

输入阻抗1MΩ

±1%

输入阻抗50Ω

±1%

±2.5%

输入灵敏度1MΩ

1mV/格到10V/格

输入灵敏度50Ω

1mV/格到1V/格

垂直解析度

8bit（平均模式下>11bit）

最大输入电压1MΩ

150 V CAT I,≤400V峰值，在20 dB/decade下，在超过200 kHz后减到9 VRMS

最大输入电压50Ω

5 VRMS峰值

RMS

≥100 mV/格RMS

直流增益精度

偏置设为0V时1.5%

偏置范围1MΩ

1 mV/格- 99.5 mV/格±1 V

100 mV/格- 1 V/格±10 V

1.01 V/格- 10 V/格±100 V

偏置范围50Ω

1 mV/格- 99.5 mV/格±1 V

100 mV/格- 1 V/格±10 V

1 mV/格- 50 mV/格±0.5 V

50.5 mV/格- 99.5 mV/格±0.25 V

100 mV/格- 500 mV/格±5 V

505 mV/格- 1 V/格±2.5 V

任意两条垂直刻度设置相同的通道隔离度

在≤100MHz时≥100:1，在>100MHz直到额定频宽时≥30:1

特点

描述

时基范围

200 ps/格到1000 s/格

时基延迟时间范围

（s/格X10）到1000 s

通道到通道时间偏差调节范围

±75 ns

时基精度

15 ppm

增量时间测试精度

（0.06/取样速率+15ppm* |读数|) RMS

触发抖动（RMS）

8 psRMS (典型)

取样速率和时延长期精度

±15 ppm over any≥1 ms interval

特点

TDS5034B

TDS5054B / TDS5104B

即时取样速率

1通道（最大

5 GS/s

2通道（最大

2.5 GS/s

3-4通道（最大

1.25 GS/s

等效取样速率（最大

250 GS/s

标准配置下每通道最大存储深度

8M/4M/2M

16M/8M/4M

带选项03时每通道最大存储深度

16M/8M/4M

不适用

特点

TDS5034B

TDS5054B / TDS5104B

时间解析度

（单次采集）

200 ps (5 GS/s)

最大持续时间(标准记忆体配置)

1.6 ms

3.2 ms

最大持续时间(选项3M)

3.2 ms

不适用

特点

描述

FastAcq（快采）采集

FastAcq优化了仪器分析动态资讯和捕获偶发事件的能力。FastAcq最大波形捕获速率是100,000 wfms/s

取样

采集取样值

峰值检测

以最高即时取样速率捕获窄毛刺(

平均

平均波形中可包括2到10,000个波形

包络

最小-最大包络包括2到2x109个波形

高解析度

即时矩形波串平均功能降低了随机杂讯，提高了解析度

波形资料库

累计波形资料库提供了幅度、时间和数量和三维阵列

FastFrame（快帧）采集

将采集记忆体分成多个段；最大触发速率>100,000个波形/秒

特点

描述

灵敏度

内部DC耦合

从DC到50 MHz时0.35格，在额定频宽时提高到1格

外部(辅助输入)

DC到50 MHz时400mV，在100 MHz时提高到750 mV

主要触发模式

自动触发,正常触发和单次触发

触发序列

主记忆体,时间延迟,事件延迟。所有序列可以包括触发事件后单独的水准延迟，以定位采集时间视窗

标准触发模式

边沿、毛刺、欠幅、窗口、宽度、跳变时间、超时、码型、视频、状态、建立/保持时间

A事件和延时后的B事件支援的触发模式

A事件

上述全部

B事件

边沿

通信相关触发

（需要选项SM）

支援AMI, HDB3, BnZS, CMI, MLT3和NRZ编码的通信信号。选择与标准相对应的隔离的正或负1，0脉冲模式或眼图。

触发电平范围

内部

从萤幕中心±10格

外部(辅助输入)

±8 V

供电线路

固定在0 V

触发耦合

DC, AC (衰减30 kHz)

LF reject (衰减

杂讯抑制(降低灵敏度)

触发释放范围

最小1.5 us，最大12 s

模式

描述

边沿

任何通道或前面板辅助输入上的正沿或负沿。耦合包括DC, AC,杂讯抑制,高频抑制和低频抑制。

视频

NTSC, PAL, SECAM,类比高清电视和非标准视频制式触发。

毛刺

触发或拒绝正向、负向或双向的毛刺。最小毛刺宽度设置是1.0 ns，解析度为200 ps。

宽度

在正脉冲或负脉冲的宽度落在或超过选择的时间极限范围时触发，这一时间可以在1 ns和1 s之间选择，解析度为200 ps。

欠幅脉冲

当一个脉冲跨过第一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。可以根据时间或逻辑限定事件(逻辑判定仅适用于4通道模式)。

窗口

当事件进入或退出用户可调节的两个门限定义的视窗时触发。可以根据时间或逻辑限定事件(逻辑判定仅适用于4通道模式)。

超时

当事件在指定时间内保持高、低或任意情况时触发，这一时间可以在1 ns和1 s之间选择，解析度为200 ps。

斜率

在脉冲边沿速率快于或慢于指定速率时触发。斜率可以为正、负或双向。

建立/保持时间

当任意两条输入通道中存在的时钟和资料之间的建立时间和保持时间违规时触发。

码型

当码型在指定时间内变成假或保持为真时触发。为四条输入通道指定的码型(AND, OR, NAND, NOR)可分别定义为高、低或无所谓。

状态

通道4边沿提供时钟输入，判定通道(1, 2, 3)上的任何逻辑模式。在时钟上升或下降边沿上触发。

通信

(需要选配选项SM)

支持AMI, HDB3, B3ZS, B6ZS, B8ZS, CMI, NRZ和MLT3编码的通信信号。选择与标准相对应的隔离的正或负1，0脉冲模式或眼图。

触发时间延迟

16 ns到250秒。

触发事件延迟

1到10,000,000个事件。

特点

描述

自动测量

53种，任何时候可在萤幕上显示8种。

与幅度相关的波形测量:

幅度、高、低、最大、最小、峰-峰、平均、平均周期、均方根（RMS）、周期均方根、正过冲、负过冲。

与时间相关的波形测量:

上升时间、下降时间、正宽度、负宽度、正占空比、负占空比、周期、频率、延迟。

组合

面积(area)、周期面积(cycle area)、相位、突发脉冲串宽度。

与长条图相关的波形测量

波形计数、逻辑框中的命中数、峰值命中数、中间值、最大值、最小值、峰-峰值、平均值(m)、标准差(σ)、m±1σ、m±2σ、m±3σ。

与通信相关的波形测量

消光比(绝对、%和dB)、眼图高度、眼图宽度、眼图顶部、眼图底部、交叉百分比、抖动(峰-峰、RMS和6σ)、杂讯(峰-峰、RMS)、信噪比、周期失真、品质因数。

测量统计

平均值、最小值、最大值、标准差和总数。

参考电平

用户可定义八种测量中的每一种测量的参考电平。

长条图

垂直或水准，有线性或对数标度。

迭通

隔离所获信号内的特定值，以对其进行测量。

游标

水准游标、垂直游标、波形游标和萤幕大十字游标。

特点

描述

计算

波形的加、减、乘、除

代数运算式

用于界定广泛的代数运算式，其中包括波形、标量、使用者可调变数以及参数测量结果，如(Integral(Ch1-Mean(Ch1)) * 1.414 * VAR1)。

数学函数

平均、反演、积分、微分、平方根、指数、Log10、Loge、绝对值、升限、基底、最小、最大、Sin、Cos、Tan、Asin、Acos、Atan、Sinh、Cosh、Tanh。

频域函数

频谱幅度和相位、频谱的实部和虚部。

垂直单位

幅度:线性、dB、dBm。

相位:度、弧度、群时延。

视窗函数

矩形、汉明、汉宁、凯泽-贝塞尔、勃勒克曼-哈里斯、高斯、Flattop2、Tek指数。

极限测试

以用户定义的垂直和水准容限，按已知的“黄金”参考波形，对即时波形进行比较。

特点

描述

显示幕类型

10.4英寸液晶有源矩阵彩色显示幕。

触控式萤幕

TDS5054B和TDS5104B为标准配置，TDS5034B以选项方式提供

显示幕解析度

水准640x垂直480图元。

波形式样

向量、点、采集点增亮、可变余辉、无限余辉。

显示格式

YT、XY、XYZ。

颜色选择

记录显示(Record View)和FastAcq/WfmDB模式有单独的颜色选择，其中包括正常、绿色、灰色、温度、频谱和使用者定义。

特点

描述

作业系统

Windows 2000

CPU

intel Celeron处理器，2.0GHz。

PC系统记忆体

512 MB

内部硬碟驱动器

硬碟容量≥80GB。

CD-RW驱动器

侧面板CD-ROM光碟机，读写速度≥24X。

滑鼠

带滚轮的光电滑鼠，USB介面。

特点

描述

TekVISA

Windows开发人员所需的应用程式介面(API)。说明书中包括用VisualBASIC、C和C++在装置上进行程式设计测试和测量应用方面的说明和实例。

TekVISA Control (TVC)

便于访问TekVISA的控制机制，可用来将测试功能整合于Microsoft Windows应用程式。

VXI-11 Server

从非Windows环境与LAN连接所需的应用程式介面(API)。

随插即用驱动程式

为与TDS5000B系列示波器上连接的外部个人机上运行National lnstrument公司的LabVIEW和LabWindows程式提供支援。

IVI驱动程式

为使用IVI仪器标准的现有和新程式环境提供支援，如:LabVIEW、LabWindows/CVI、MATLAB、Visual BASIC以及C/C++等。

Excel和Word工具列

用于从Excel和Word中的工具列直接访问示波器上的萤幕图像、波形资料和测量值。

报告产生器(Report Generator)

用于以滑鼠按一下的方式设计和创建报告样式，用以提取示波器的波形、设定值、测量值和其他萤幕资讯。

埠

描述

辅助输入

前面板BNC连接器。触发电平范围可调，+8V至-8V。最大输入电压为±20V，(DC+AC峰值)输入电阻≥1.5KW。

探头补偿器输出

前面板插针。幅度1V±1%转换为≥10KW负载，频率1kHz±5%。

类比信号输出

后面板BNC连接器,提供缓冲版本信号,与通道3输入相接(仅限4条通道机型)。幅度:50mV/div±20%在1MΩ负载,25mV/div±20%在50Ω负载。频宽(典型值;)100MHz在50Ω负载。

辅助输出电平

后面板BNC接头，当示波器触发时提供与TTL相容的、负向脉冲。

时基参考输入

后面板BNC连接器。9.8MHz至10.2MHz。

平行埠

IEEE1284、DB-25连接器。

音讯埠

身历声话筒输入和身历声输出线微型插口。

USB埠

两个USB2.0埠,允许在示波器通电的情况下插拔USB键盘和/或滑鼠。

键盘埠

PS-2相容

Mouse Port

PS-2相容

LAN埠

RJ-45连接器，支援10Base-T和100Base-T。

Serial埠

DB-9 COM1埠。

Video埠

DB-15孔式连接器，可连接第二个显示器，以使用双显模式。支援PC99规范的基本要求，显示解析度可达1,920×1,440。

GPIB埠

IEEE488.2标准，可配置为讲/听模式或控者模式。

Oscilloscope VGA Video埠

DB-15孔式连接器，连接后可在外部显示器或投影设备上显示示波器萤幕。

特点

描述

电源

100至240 VRMS ±10%, 47至63 Hz; CAT II,或115 VRMS ±10%, 360至440 Hz

功耗

特点

描述

温度

操作

+5 °C to +45 °C

非操作

-20 °C to +60 °C without diskette in floppy drive

湿度

操作

20%至80%相对湿度，+45℃或低于此值时的最大湿球温度为+29℃,非冷凝。+45℃时，上限减额至30%相对湿度。

非操作

软盘机中无磁片，5%至90%相对湿度，+60℃或低于此值时的最大湿球温度为+29℃,非冷凝。+60℃时，上限减额至20%相对湿度。

海拔高度

操作

10,000 英尺(3,048 米)

非操作

40,000 英尺(12,190 米)

随机震动

操作

5至500Hz时为0.1GRMS,每轴10分,3轴,共计30分。

非操作

5至500Hz时为2.0Gsub>RMS,每轴10分, 3轴,共计30分。

认证标准

电磁相容性

89/336/EEC

安全标准

UL61010, CSA-22.2 No. 1010.1, EN61010-1, IEC61010-1
