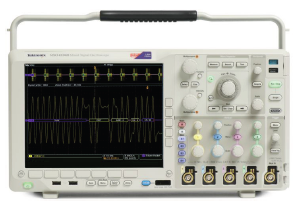

关键性能指标
- 1 GHz，500 MHz，350 MHz和100 MHz带宽型号
- 2和4个模拟通道型号
- 所有通道的采样率最高可达5 GS / s
- 所有通道的记录长度最多为20 M.
- > 340,000 wfm / s的最大波形捕获率
- 标准无源电压探头，具有3.9 pF容性负载和500 MHz或1 GHz模拟带宽
- 高级触发器套件
主要特点
- 的Wave Inspector ®控制功能提供简单的导航和自动搜索波形数据
- 42个自动测量和FFT分析，用于简化波形分析
- 16个数字频道（MSO系列）
-
混合信号设计和分析（MSO系列）
- 并行总线上的自动触发，解码和搜索
- 每通道阈值设置
- 多通道设置和保持触发
- MagniVu™高速采集可在数字通道上提供60.6 ps的精确定时分辨率
- 可选的串行触发和分析 - I 2 C，SPI，USB，以太网，CAN，LIN，FlexRay，RS-232/422/485 / UART，MIL-STD-1553和I的自动串行触发，解码和搜索选项2 S / LJ / RJ / TDM
- 的TekVPI ®探头接口支持活性，差分和电流探头进行自动标度和单位
- 10.4英寸（264毫米）明亮的XGA彩色显示屏
- 占地面积小，重量轻 - 深度仅为5.8英寸（147毫米），重量仅为11磅（5千克）
型号概述
|
DPO4014B |
DPO4034B |
DPO4054B |
DPO4102B-L， MSO4102B-L |
DPO4102B， MSO4102B |
DPO4104B-L， MSO4104B-L |
DPO4104B， MSO4104B |
|
|---|---|---|---|---|---|---|---|
| 模拟通道 | 4 | 4 | 4 | 2 | 2 | 4 | 4 |
| 带宽 | 100 MHz | 350 MHz | 500 MHz | 1 GHz | 1 GHz | 1 GHz | 1 GHz |
| 上升时间 | 3.5 ns | 1 ns | 700 ps | 350 ps | 350 ps | 350 ps | 350 ps |
| 采样率（1 ch） | 2.5 GS / s | 2.5 GS / s | 2.5 GS / s | 5 GS / s | 5 GS / s | 5 GS / s | 5 GS / s |
| 采样率（2 ch） | 2.5 GS / s | 2.5 GS / s | 2.5 GS / s | 2.5 GS / s | 5 GS / s | 5 GS / s | 5 GS / s |
| 采样率（4 ch） | 2.5 GS / s | 2.5 GS / s | 2.5 GS / s | - | - | 2.5 GS / s | 5 GS / s |
| 记录长度（1 ch） | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
| 记录长度（2 ch） | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
| 记录长度（4 ch） | 20M | 20M | 20M | - | - | 5M | 20M |
| 最高采样率的持续时间 | 8毫秒 | 8毫秒 | 8毫秒 | 1毫秒 | 4毫秒 | 1毫秒 | 4毫秒 |
| 数字频道 | MSO模型将16个数字通道添加到相应的DPO模型中 | ||||||
垂直系统模拟通道
硬件带宽限制≥350MHz型号20 MHz或250 MHz100 MHz型号20 MHz输入耦合AC，DC输入阻抗1MΩ±1％，50Ω±1％输入灵敏度范围1MΩ1 mV / div至10 V / div50Ω1 mV / div至1 V / div垂直分辨率8位（11位，Hi Res）最大输入电压1MΩ300 V RMS CAT II，峰值≤±425 V.50Ω峰值≤±20 V的5 V RMS（DF≤6.25％）直流增益精度±1.5％，在30°C以上0.10％/°C时降低通道间隔离任何两个通道处于相同的垂直刻度≥100：1，≤100MHz，≥30：1，> 100 MHz，达到额定带宽偏移范围| 伏/格设置 | 偏移范围 | |
|---|---|---|
| 1MΩ输入 | 50Ω | |
| 1 mV / div至50 mV / div | ±1 V | ±1 V |
| 50.5 mV / div至99.5 mV / div | ±0.5 V. | ±0.5 V. |
| 100 mV / div至500 mV / div | ±10 V | ±10 V |
| 505 mV / div至995 mV / div | ±5 V | ±5 V |
| 1 V / div至5 V / div | ±100 V | ±5 V |
| 5.05 V / div至10 V / div | ±50 V. | NA |
垂直系统数字通道
输入频道16位数字（D15至D0）阈值每通道阈值阈值选择TTL，CMOS，ECL，PECL，用户自定义用户定义的阈值范围±40 V阈值准确度±[100 mV +阈值设置的3％]最大输入电压±42 V 峰值输入动态范围30 V p- p≤200MHz
10 V p-p > 200 MHz
最小电压摆幅400 mV探头加载100kΩ，与3 pF并联垂直分辨率1位水平系统模拟通道
时基范围1 GHz型号400 ps至1000 s≤500MHz型号1 ns至1000 s时基延迟时间范围-10分至5000秒通道到通道的偏移范围±125 ns时基准确度在任何≥1ms间隔内±5 ppm水平系统数字通道
最高采样率（主要）500 MS / s（2 ns分辨率）最大记录长度（主要）20M点（-L型号上5M点）最大采样率（MagniVu）16.5 GS / s（分辨率60.6 ps）最大记录长度（MagniVu）以触发器为中心的10k点最小可检测脉冲宽度（典型值）1 ns通道间偏斜（典型值）200 ps最大输入切换率500 MHz（最大频率正弦波，可以精确地再现为逻辑方波。需要在每个通道上使用短接地扩展器。这是最小摆幅的最大频率。更高的振幅可以实现更高的肘节率。）
触发系统
触发模式自动，正常和单一触发耦合DC，AC，HF抑制（衰减> 50 kHz），LF抑制（衰减<50 kHz），噪声抑制（降低灵敏度）触发释抑范围20 ns至8 s触发灵敏度内部直流耦合| 触发源 | 灵敏度 |
|---|---|
| 1MΩ路径（所有型号） | 1 mV / div至4.98 mV / div; 从DC到50 MHz的0.75 div，在额定带宽下增加到1.3 div |
| 50Ω路径（≤500MHz型号） | 对于≥5mV/ div; 从DC到50 MHz的0.4 div，在额定带宽下增加到1 div |
| 50Ω路径（1 GHz型号） | 从DC到50 MHz的0.4 div，在额定带宽下增加到1 div |
| 触发源 | 灵敏度 |
|---|---|
| 辅助输入 | 从DC到50 MHz的200 mV，在额定带宽下增加到500 mV |
触发同步激活，帧起始，复位，挂起，恢复，包结束，令牌（地址）包，数据包，握手包，特殊包，错误。
令牌包触发器 - 任何令牌类型，SOF，OUT，IN，SETUP; 可以为任何令牌，OUT，IN和SETUP令牌类型指定地址。可以进一步指定地址以触发≤，<，=，>，≥，≠特定值，或者在范围内或外。可以使用二进制，十六进制，无符号十进制为SOF令牌指定帧编号，并且不关心数字。
数据包触发 - 任何数据类型，DATA0，DATA1; 可以进一步指定数据以触发≤，<，=，>，≥，≠特定数据值，或者在范围内或外。
握手包触发 - 任何握手类型，ACK，NAK，STALL。
特殊包触发器 - 任何特殊类型，保留
错误触发 - PID检查，CRC5或CRC16，位填充。
USB：全速（可选）触发同步，复位，挂起，恢复，数据包结束，令牌（地址）数据包，数据包，握手包，特殊数据包，错误。
令牌包触发器 - 任何令牌类型，SOF，OUT，IN，SETUP; 可以为任何令牌，OUT，IN和SETUP令牌类型指定地址。可以进一步指定地址以触发≤，<，=，>，≥，≠特定值，或者在范围内或外。可以使用二进制，十六进制，无符号十进制为SOF令牌指定帧编号，并且不关心数字。
数据包触发 - 任何数据类型，DATA0，DATA1; 可以进一步指定数据以触发≤，<，=，>，≥，≠特定数据值，或者在范围内或外。
握手包触发 - 任何握手类型，ACK，NAK，STALL。
特殊包触发 - 任何特殊类型，PRE，保留。
错误触发 - PID检查，CRC5或CRC16，位填充。
USB：高速（可选）1触发同步，复位，挂起，恢复，数据包结束，令牌（地址）数据包，数据包，握手包，特殊数据包，错误。
令牌包触发器 - 任何令牌类型，SOF，OUT，IN，SETUP; 可以为任何令牌，OUT，IN和SETUP令牌类型指定地址。可以进一步指定地址以触发≤，<，=，>，≥，≠特定值，或者在范围内或外。可以使用二进制，十六进制，无符号十进制为SOF令牌指定帧编号，并且不关心数字。
数据包触发 - 任何数据类型，DATA0，DATA1，DATA2，MDATA; 可以进一步指定数据以触发≤，<，=，>，≥，≠特定数据值，或者在范围内或外。
握手包触发器 - 任何握手类型，ACK，NAK，STALL，NYET。
特殊包触发器 - 任何特殊类型，ERR，SPLIT，PING，保留。可以指定的SPLIT数据包组件包括：
▪集线器地址
▪开始/完成 - 不关心，启动（SSPLIT），完成（CSPLIT）
▪端口地址
▪开始和结束位 - 不关心，控制/批量/中断（全速设备，低速设备），等时（数据中间，数据结束，数据启动，数据全部）
▪端点类型 - 不关心，控制，等时，批量，中断
错误触发 - PID检查，CRC5或CRC16。
以太网（可选）210BASE-T和100BASE-TX：触发起始帧分隔符，MAC地址，MAC Q-Tag控制信息，MAC长度/类型，IP标头，TCP标头，TCP / IPv4 / MAC客户端数据，数据包结束和FCS（ CRC）错误。
100BASE-TX：空闲。
MAC地址 - 触发源和目标48位地址值。
MAC Q-Tag控制信息 - 触发Q-Tag 32位值。
MAC长度/类型 - 触发开启≤，<，=，>，≥，≠特定的16位值，或者在范围内或外。
IP标头 - 触发IP协议8位值，源地址，目标地址。
TCP标头 - 源端口，目标端口，序列号和确认号码上的触发器。
TCP / IPv4 / MAC客户端数据 - 触发≤，<，=，>，≥，≠特定数据值，或在范围内或外。从1-16触发的可选字节数。字节偏移选项Do not Care，0-1499。
CAN（可选）触发帧开始，帧类型（数据，远程，错误，过载），标识符（标准或扩展），数据，标识符和数据，帧结束，丢失ACK或位填充错误，CAN信号高达1 Mb /秒。可以进一步指定数据以在≤，<，=，>，≥或≠特定数据值时触发。用户可调节的采样点默认设置为50％。LIN（可选）触发同步，标识符，数据，标识符和数据，唤醒帧，休眠帧，错误，如同步，奇偶校验或校验和错误，最高100 kb / s（通过LIN定义，20 kb / s）。FlexRay（可选）触发帧开始，帧类型（正常，有效负载，空，同步，启动），标识符，周期计数，完整标头字段，数据，标识符和数据，帧结束或错误，如标头CRC，预告片CRC，空帧，同步帧或启动帧错误高达100 Mb / s。MIL-STD-1553（可选）触发同步，字类型3（命令，状态，数据），命令字（设置RT地址，T / R，子地址/模式，数据字计数/模式代码和奇偶校验），状态字（设置RT地址） ，消息错误，检测，服务请求位，广播命令接收，忙，子系统标志，动态总线控制接受（DBCA），终端标志和奇偶校验），数据字（用户指定的16位数据值），错误（同步，奇偶校验，曼彻斯特，非连续数据），空闲时间（最小时间可在2μs至100μs之间选择;最长时间可在2μs至100μs之间选择;触发在<最小值，>最大值，内部范围，外部范围内）。可以进一步指定RT地址以触发on，≠，<，>，≤，≥特定值，或者在范围内或外。I 2 S / LJ / RJ / TDM（可选）触发字选择，帧同步或数据。可以进一步指定数据以触发≤，<，=，>，≥，≠特定数据值，或者在范围内或外。I 2 S / LJ / RJ的最大数据速率为12.5 Mb / s。TDM的最大数据速率为25 Mb / s。并行（仅适用于MSO型号）触发并行总线数据值。并行总线的大小可以是1到16位（来自数字通道）加上2或4位（来自模拟通道）。支持二进制和十六进制基数。1高速支持仅适用于具有1 GHz模拟通道带宽的型号。
2 ≥350MHz带宽模型被推荐用于100BASE-TX
3命令字的触发选择将在命令和模糊的命令/状态字上触发。触发选择状态字将触发状态和模糊的命令/状态字。
采办系统
采购模式样品获取采样值。峰值检测在所有扫描速度下捕获窄至800 ps（1 GHz型号）或1.6 ns（≤500MHz型号）的毛刺平均平均包含2到512个波形。信封最小 - 最大包络反映多次采集的峰值检测数据。嗨Res实时棚车平均可降低随机噪声并提高垂直分辨率。滚在扫描速度小于或等于40 ms / div时，在屏幕上从右向左滚动波形。FastAcq®FastAcq优化了仪器，用于分析动态信号和捕获罕见事件，在1 GHz型号上捕获> 340,000 wfms / s，在100 MHz - 500 MHz型号上捕获> 270,000 wfms / s。波形测量
游标波形和屏幕。自动测量（时域） 30，其中一次最多可以在屏幕上显示八个。测量包括：周期，频率，延迟，上升时间，下降时间，正占空比，负占空比，正脉冲宽度，负脉冲宽度，突发宽度，相位，正向过冲，负过冲，总过冲，峰峰值，幅度，高，低，最大，最小，平均值，周期平均值，RMS，周期RMS，正脉冲计数，负脉冲计数，上升沿计数，下降沿计数，面积和周期区域。测量统计平均值，最小值，最大值，标准偏差。参考水平用户可定义的自动测量参考水平可以百分比或单位指定。门控使用屏幕或波形光标隔离采集中的特定事件以进行测量。波形直方图波形直方图提供表示用户定义的显示区域内的总命中数的数据值阵列。波形直方图既是命中分布的可视图形，也是可以测量的数值数组。
信号源 - 通道1，通道2，通道3，通道4，参考1，参考2，参考3，参考4，数学
类型 - 垂直，水平
波形直方图测量波形计数，盒子命中，峰值命中，中位数，最大值，最小值，峰峰值，平均值，标准差，Sigma 1，Sigma 2，Sigma 3波形数学
算术加，减，乘，除波形。数学函数集成，区分，FFT。FFT光谱幅度。将FFT Vertical Scale设置为Linear RMS或dBV RMS，将FFT Window设置为Rectangular，Hamming，Hanning或Blackman-Harris。高级数学定义广泛的代数表达式，包括波形，参考波形，数学函数（FFT，Intg，Diff，Log，Exp，Sqrt，Abs，Sine，Cosine，Tangent，Rad，Deg），标量，最多两个用户可调变量和结果参数测量（周期，频率，延迟，上升，下降，PosWidth，负宽度，BurstWidth，相位，PosDutyCycle，NegDutyCycle，PosOverShoot，NegOverShoot，PeakPeak，Amplitude，RMS，CycleRMS，High，Low，Max，Min，Mean，CycleMean，Area ，CycleArea和趋势图），例如，（Intg（Ch1-平均值（Ch1））×1.414×VAR1）。活动法案
活动无，触发发生时，或完成定义数量的采集（1到1,000,000）操作停止采集，将波形保存到文件，保存屏幕图像，打印，AUX OUT脉冲，远程接口SRQ，电子邮件通知和可视通知。重复在事件过程中重复该操作（1到1,000,000和无穷大）视频图像模式（可选）
来源通道1，通道2，通道3，通道4 视频标准NTSC，PAL对比度和亮度手动和自动现场选择奇怪，偶数，交错屏幕上的图片位置可选择的X和Y位置，宽度和高度调整，起始线和像素以及线到线偏移控制。功率测量（可选）
电能质量测量V RMS，V 波峰因数，频率，I RMS，I 波峰因数，真功率，视在功率，无功功率，功率因数，相角。开关损耗测量电力流失T on，T off，Conduction，Total。能量损失T on，T off，Conduction，Total。谐波THD-F，THD-R，RMS测量。谐波的图形和表格显示。测试符合IEC61000-3-2 A类和MIL-STD-1399，第300A节。纹波测量V Ripple和I Ripple。调制分析+脉冲宽度，脉冲宽度，周期，频率，+占空比和占空比调制类型的图形显示。安全的操作区域开关设备安全工作区域测量的图形显示和模板测试。dV / dt和dI / dt测量压摆率的光标测量。限制/模板测试（可选）
包括标准口罩1 ITU-T，ANSI T1.102，USB1 ≥350MHz带宽模型建议用于电信标准> 55 Mb / s的模板测试。建议在高速（HS）USB上进行模板测试，使用1 GHz带宽模型。
测试来源极限测试：任何Ch1 - Ch4或任何R1 - R4
面罩测试：任何Ch1 - Ch4
面具创作将测试垂直公差限制在0到1格，以1米为单位递增; 限制测试水平公差从0到500 m除以1 m分度增量
从内部存储器加载标准掩码
从文本文件加载自定义掩码，最多包含8个段
掩模缩放锁定到源ON（掩码自动重新缩放，源通道设置更改）
锁定到源OFF（掩码不会随源通道设置更改而重新缩放）
测试标准一直持续到最小波形数（从1到1,000,000;无穷大）
最短经过时间（从1秒到48小时;无限远）
违规门槛从1到1,000,000 测试失败的操作停止采集，将屏幕图像保存到文件，保存波形到文件，打印屏幕图像，触发输出脉冲，设置远程接口SRQ测试完成后的操作触发输出脉冲，设置远程接口SRQ结果显示测试状态，总波形，违规次数，违规率，总测试，失败测试，测试失败率，经过时间，每个掩码段的总命中数软件
OpenChoice®桌面使用USB或LAN在Windows PC和示波器之间实现快速便捷的通信。传输和保存设置，波形，测量和屏幕图像。包含的Word和Excel工具栏可自动将采集数据和屏幕图像从示波器传输到Word和Excel，以便快速报告或进一步分析。IVI驱动程序为常用应用程序（如LabVIEW，LabWindows / CVI，Microsoft .NET和MATLAB）提供标准仪器编程接口。e *Scope®基于Web的远程控制通过标准Web浏览器通过网络连接控制示波器。只需输入示波器的IP地址或网络名称，就会向浏览器提供一个网页。传输和保存设置，波形，测量和屏幕图像，或直接从Web浏览器对示波器上的设置进行实时控制更改。LXI C类Web界面只需在浏览器的地址栏中输入示波器的IP地址或网络名称，即可通过标准Web浏览器连接示波器。Web界面可通过e * Scope基于Web的远程控制查看仪器状态和配置，状态和网络设置修改以及仪器控制。所有Web交互都符合LXI C类规范1.3版。显示系统
显示类型10.4英寸（264毫米）液晶TFT彩色显示屏显示分辨率1,024水平×768垂直像素（XGA）插值的sin（x）/ x内波形样式向量，点，可变持久性，无限持久性。经纬网全，网格，十字线，框架，IRE和mV。格式YT和同时XY / YT最大波形捕获率在1 GHz型号的FastAcq采集模式下，> 340,000 wfms / s
在100 MHz - 500 MHz型号的FastAcq采集模式下，> 270,000 wfms / s
所有型号的DPO采集模式均> 50,000 wfms / s。
输入/输出端口
USB 2.0高速主机端口支持USB大容量存储设备和键盘。前面有两个端口，仪器后面有两个端口。USB 2.0设备端口后面板连接器允许通过USBTMC或GPIB（使用TEK-USB-488）与示波器进行通信/控制，并可直接打印到所有兼容PictBridge的打印机。印花打印到网络打印机，PictBridge打印机或支持电子邮件打印的打印机。注意：本产品包含由OpenSSL Project开发的用于OpenSSL Toolkit的软件。（http://www.openssl.org/）局域网端口RJ-45连接器，支持10/100/1000 Mb / s视频输出端口DB-15母头连接器，连接以在外部监视器或投影仪上显示示波器显示。XGA分辨率。辅助输入前面板BNC连接器。输入阻抗1MΩ。最大输入300 V RMS CAT II，峰值≤±425 V.探头补偿器输出电压和频率前面板引脚振幅0至2.5 V.频率1 kHz辅助输出后面板BNC连接器
V OUT（Hi）：≥2.5V开路，≥1.0V50Ω接地
V OUT（Lo）：≤0.7V，负载≤4mA; ≤0.25V50Ω接地
输出可配置为在示波器触发时提供脉冲输出信号，内部示波器参考时钟输出或用于限制/模板测试的事件输出。
外部参考输入时基系统可锁相至外部10 MHz参考电压（10 MHz±1％）肯辛顿式锁后面板安全插槽连接标准Kensington式锁。VESA坐骑仪器后部的标准（MIS-D 100）100 mm VESA安装点。LAN扩展仪表（LXI）
类LXI C级版V1.3能量源
电源电压100至240 V±10％电源频率50至60 Hz±10％，100至240 V±10％
115 V±13％时400 Hz±10％
能量消耗最大250 W
