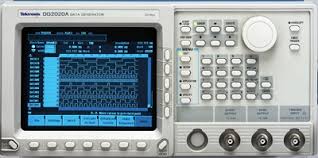

特性 |
描述 |
数据速率 |
200 Mb / s |
模式深度 |
64 K / CH。 |
上升/下降时间 (20%至80%) |
2 V,5 V p-p |
渠道数量 |
12,24或36 |
特征 |
总线测试 |
特点与优势
- 数据速率达到200 Mb / s
- 数据模式深度64 K /通道速度表征
- 多输出通道增加了灵活性
- DG2020A:12,24或36
- 输出参数的精确控制包括:
- 可变输出延迟
- 可变输出水平
- 三态输出控制
- 转换时间为2 ns,5 V p-p
- 具有跳转,事件和嵌套循环的灵活序列控制
- 大显示屏,易于使用的数据编辑
- 使用DG-Link软件实用程序导入模式数据
- 通过GPIB / RS-232-C接口集成到ATE系统中
应用
- 用于时钟替换的低抖动
- 表征设备时序
- 模拟系统或子系统评估中的缺失功能
- 使用复杂的序列,循环,跳转事件和三态输出控制创建复杂数据模式
- 表征和验证ASIC,FPGA和DAC
- 测试打印机引擎或LCD显示驱动程序
- 使用泰克示波器或逻辑示波器构建逻辑验证系统
-
与TLA逻辑分析仪配合使用可提供数字激励
输出数据
数据速率 - 0.1 b / s至200 Mb / s。
采样率 - 0.1 Hz至200 MHz。
分辨率 - 4位数。
时钟输出周期抖动 -典型值为200 MHz时<50 ps p-p。
CH0周期抖动(时钟模式) -典型值为200 MHz时<35 ps p-p。
精度 - PLL开,±0.005%; PLL关闭,±3%。
模式深度 - 64到64 Kbits(1个增量)。
数据宽度 -
标准:12位。
可选:24或36位。
序
最大块数 - 256。
最大序列步数 - 2048。
每行阻止重复 - 1到65536或无限。
辅助输入
时钟 -后面板SMB连接器。
频率:DC至200 MHz。
阻抗:50Ω,端接至+0.5 V.
延时时钟输出:36 ns(典型值)。
触发器 -前面板BNC连接器。
等级:-5.0 V至+5.0 V.
分辨率:0.1 V.
阈值精度:±(设定值的5%)±0.1 V.
最小脉冲宽度:≥10ns。
灵敏度:> 0.5 V p-p。
阻抗:1kΩ或50Ω。
最大输入:±10 V至1kΩ,±5 V至50Ω。
极性:正面或负面。
保持关:最小500 ns。
辅助输出
SYNC -前面板BNC连接器。
水平:
V OH,2.5 V至50Ω。
V OL,0 V至50Ω。
脉冲宽度:6个时钟。
阻抗:50Ω。
EVENT -前面板BNC连接器。
电平:正TTL脉冲,50Ω。
输出期限:
DG2020A:8个时钟。
延迟时间:数据输出改变前22个时钟。
阻抗:50Ω。
时钟 -
后面板SMB连接器。
电平:1 V(典型值)到50Ω。
延迟来自触发输入:
PLL开:
> 6.25 MHz:15至40 ns。
<6.25 MHz:25至60 ns。
PLL关闭:
> 6.25 MHz:15至45 ns。
<6.25 MHz:25至60 ns。
外部:7 ns + 1个时钟至20 ns + 0.5个时钟。
可编程接口 -
GPIB:ANSI / IEEE 488.2-1987。
RS-232-C:19.2 Kb / s,D-sub 9针连接器。
P3420可变数据输出盒特性
数据输出
频道 - 12。
连接器 - SMB。
VOH - -2.0 V至+7.0 V至1MΩ。
VOL - -3.0 V至+6.0 V至1MΩ。
分辨率 - 0.1 V.
最大摆幅 - 9.0 V p-p。
最小摆幅 - 0.5 V p-p。
输出电流 -
总输出电流:<500 mA。
接收器:< - 30 mA / CH。
来源:> + 30 mA / CH。
上升/下降时间 - <2 ns至1MΩ,10 pF,5 V p-p摆幅(20%至80%)。
内部时钟输出到数据延迟 - 20 ns。
外部时钟输入到数据输出延迟 - 20到40 ns。
触发输入到数据输出延迟 -
内部时钟:
> 6.25 MHz:30至60 ns。
<6.25 MHz:40至70 ns。
外部时钟:20 ns + 0.5时钟至40 ns + 1.5时钟。
延迟频道
延迟通道 - CH 8,CH 9,CH 10,CH 11。
延迟时间 - 0到20 ns。
延迟分辨率 - 0.1 ns。
渠道歪斜 -
CH 0和其他通道,相同的pod:<3 ns。
CH 0和CH 0,两个相同类型的容器:<2 ns。
事件输入
阈值电平 - -5.0 V至+5.0 V.
分辨率 - 0.1 V.
延迟数据输出 - ≤45ns+ 50个时钟。
设置下一个块的时间 - 47到54个时钟。
抑制输入
阈值电平 - -5.0 V至+5.0 V,1kΩ。
分辨率 - 0.1 V.
延迟数据输出 - 16 ns。
内部抑制延迟 - -2 ns。
