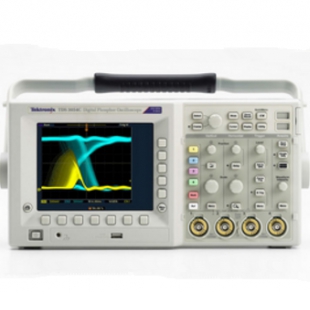

Tektronix泰克 TDS3032C 示波器

  • 品  牌: 美国泰克
  • 规格型号: TDS3032C
  • 浏览量: 88
  • 发布时间: 2019-12-31

暂无

主要性能指标

  • 100 MHz、300 MHz和500 MHz频宽型号
  • 2 条或4 条类比频道型号
  • 所有通道上即时取样速率高达5 GS/s
  • 所有通道记10k记录长度
  • 3,600 wfms/s连续波形捕获速率
  • 高级触发套件

主要特点

  • 前面板USB主机埠,可以简便地存储和传送测量资料
  • 25 种自动测量
  • 标配FFT
  • 多语言使用者介面
  • WaveAlert® 自动检测异常波形
  • TekProbe® 介面支援有源探头、差分探头和电流探头,自动定标和确定单位

可擕式设计

  • 重量轻(仅7磅/3.2 公斤),方便携带
  • 选配内置电池操作,在不使用电源线的情况下可以工作长达3个小时

专用分析应用模组

  • 高级分析模组
  • 极限测试模组
  • 电信范本测试模组
  • 扩展视频模组

应用

  • 数位设计和调试
  • 视频安装和服务
  • 电源设计
  • 教育和培训
  • 电信范本测试
  • 制造测试
  • 通用平台测试

型号概况


TDS3012C

TDS3014C

TDS3032C

TDS3034C

TDS3052C

TDS3054C

输入通道

2

4

2

4

2

4

频宽

100 MHz

100 MHz

300 MHz

300 MHz

500 MHz

500 MHz

上升时间(典型值)

3.5 ns

3.5 ns

1.2 ns

1.2 ns

0.7 ns

0.7 ns

每条通道的取样速率

1.25 GS/s

1.25 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

5 GS/s

记录长度

10 k点

垂直系统

硬体频宽限制

TDS3012C

TDS3014C

TDS3032C

TDS3034C

TDS3052C

TDS3054C

20 MHz

20 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

输入耦合

AC、DC、GND

输入阻抗

1 MΩ,并联13 pF或50 Ω

输入灵敏度范围

1 MΩ

1 mV/div ~ 10 V/div

50欧姆

1 mV/div ~ 1 V/div

垂直解析度

9 位

最大输入电压

1 MΩ

150 VRMS,峰值≤400 V

50欧姆

5 VRMS,峰值≤30 V

DC增益精度

±2%

位置范围

±5 div

水准系统

秒/格范围

TDS3012C

TDS3014C

TDS3032C

TDS3034C

TDS3052C

TDS3054C

4 ns ~ 10 s

4 ns ~ 10 s

2 ns ~ 10 s

2 ns ~ 10 s

1 ns ~ 10 s

1 ns ~ 10 s

时基精度

±20 ppm,在任何1 ms时间间隔上

触发系统

触发模式

自动(支援滚动模式,40 ms/div及以下),正常,单一序列

B触发

时间或事件后触发

在时间范围报触发

13.2 ns ~ 50 s

在事件范围后触发

1 ~ 9,999,999 个事件

触发类型

边沿

常规的电平驱动触发。任意通道上正或负斜率。耦合选择:AC, DC,杂讯抑制,高频抑制,低频抑制

视频

可以在NTSC、PAL、SECAM所有行或单个行、奇数场/偶数场或所有场上触发

扩展视频

可以在广播和非广播(自订)标配的指定行或在模拟HDTV格式(1080i、1080p、720p、480p)上触发要求TDS3VID应用模组

脉冲宽度(或毛刺)

在脉宽<、>、=、≠可以选择的时间极限(39.6 ns ~ 50 s)时触发采集

欠幅脉冲

当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发

上升/下降时间

在脉冲边沿速率快于或慢于设定速率时触发。边沿可以为上升、下降或任一

码型

当特定时间为真或假时指定AND、OR、NAND、NOR

状态

任何逻辑状态。在时钟的上升或下降边沿上可触发。可以在2个输入(不是4个)组合上使用逻辑触发

通信

提供按照ANSI T1.102 标配执行DS1/DS3电信范本测试所需的隔离脉冲触发。要求TDS3TMT应用模组

交替

按顺序使用每条活动通道作为触发源

采集系统

DPO

捕获和显示实际信号行为的复杂波形、随机事件和细微模式。DPOs即时提供三维信号资讯:幅度、时间及幅度随时间分布

采样

仅采样资料

平均

平均计算2 至512 个(可选)捕获的波形数据

包络

一次或多次采集获得的最小最大采集值

峰值检测

高频随机毛刺捕获。使用采集硬体,在所有时基设置下捕获最窄1 ns (典型值)的毛刺

WaveAlert®

监视所有通道上的输入信号并针对任何偏离正常采集波形的波形向用户发出警告

单序列

使用“单序列”按钮,一次捕获一个已触发的采集序列

波形测量

游标

幅度,时间

自动测量

显示任何波形组合的任何四种测量。或显示具有测量快照功能的所有测量。测量包括周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、-占空比、+过冲、高、低、最大值、最小值、峰峰值、幅度、中间值、周期中间值、RMS、周期RMS、突发宽度、延迟、相位、面积1、周期面积1

1要求TDS3AAM应用模组。

测量统计

平均值、最小值、最大值、标配偏差。要求TDS3AAM应用模组

门限

用户可定义自动测量门限;可使用百分比或电压设置

选通

使用萤幕或游标在采集中隔离出特定的事件并进行测量

波形数学

代数

波形的加、减、乘、除

FFT

频谱幅度。将FFT垂直标度设置为线性RMS或dBV RMS,将FFT视窗设置为矩形、Hamming、Hanning或Blackman-Harris

高级数学

积分,差分,定义全面代数运算式,包括类比波形、数学函数、标量、最多两个使用者可调节变数及参数测量结果。例如:(Intg (Ch1-Mean(Ch1)) × 1.414 × VAR1)1

1要求TDS3AAM应用模组。

波形处理

自动设置

一键式自动设置垂直、水准和触发系统的所有通道,配有撤销自动设置功能

相差校正

可以手动输入通道间时延校正±10 ns,改善定时测量,提高数学波形精度

显示器系统

显示器类型

6.5 英寸(165.1毫米)液晶TFT彩色显示器

显示器解析度

640 水准× 480 垂直图元(VGA)

插值

Sin(x)/x

波形样式

点状、向量、可变余辉、无限余辉

格线

全部、网格、十字准线和帧。NTSC、PAL、SECAM和 向量显示器(100%和75%色条),选配TDS3VID应用模组

格式

YT、XY和 选通XYZ(XY仅在4 通道仪器上有Z轴消隐)

输入/输出埠

乙太网埠

RJ-45 连接器,支援10Base-T LAN

USB埠

前面板USB 2.0 主控埠。支持USB盘

GPIB埠

全面通话/接听模式,设置和测量。

(选配TDS3GV通信模组)

RS-232C埠

DB-9 插头连接器,全讲/听模式;控制所有模式、设置和测量

串列传输速率最大为38400

(选配TDS3GV通信模组)

VGA视频

DB-15 孔式连接器,在配有VGA的大型监视器上直接显示监视器输出

(选配TDS3GV通信模组)

外部触发输入

BNC连接器,输入阻抗>1 MΩ,并联17 pF;最大输入电压是150 VRMS

电源

市电电源

电源电压

100 VRMS~ 240 VRMS±10%

源频率

45 Hz ~ 440 Hz,100 V ~ 120 V

45 Hz ~ 66 Hz,120 V ~ 240 V

功率消耗

最大75 W

电池电源

要求TDS3BATC充电锂电池

工作时间,典型值

3小时

EMC、环境和安全

温度

工作

0 ºC ~ +50 ºC

非工作状态

-40 ºC ~ +71 ºC

湿度

(工作和非工作)

+30 ºC及以下

最高95%相对湿度

+30 ºC ~ +50 ºC

最高45%相对湿度

海拔高度

工作

3,000 米以下

非工作状态

15,000 米

电磁相容能力

符合或超过附录D中的EN61326 A类放射和传导辐射要求;EN6100-3-2 AC电源线谐波辐射要求;EN6100-3-3 电压变化、波动和闪变要求;FCC 47 CFR第15 部分B子部分A类要求;澳大利亚EMC架构

安全性

UL61010B-1、CSA1010.1、IEC61010-1、EN61010-1
