借助新的GOEPEL电子集成解决方案，现在已然可以对3D选择性焊点进行光学检查。 AOI模块“ Selective Line – 3D”结合了3D和2D图像采集技术，可以直接集成到焊接单元以及下游测试单元中。借助集成模块，可以结合3D和2D检查技术来可重复且可靠地测试选择性焊点的所有相关参数。

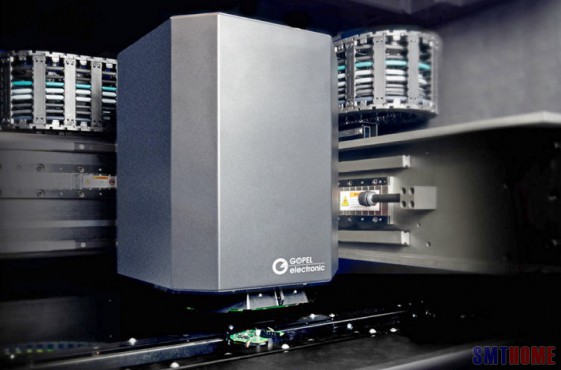

       集成解决方案的核心组件是新开发的紧凑型3D测量头，可基于条纹投影提供要检查的组件的精确3D数据。对于2D图像采集，测量头还具有多光谱照明单元，该单元还提供取决于角度的照明选项。这种智能的技术组合使生成具有出色图像质量的3D和2D图像成为可能。

        集成模块通过PILOT AOI软件进行操作。首先，软件模块可实现对硬件组件的整体控制，以进行图像采集和照明。此外，该软件还包括自动检查所需的所有3D和2D检查功能（例如润湿，焊料量，引脚长度，短路和焊珠）或基于参考标记的位置校正机制。直观的用户界面可以快速，简单地创建检查程序及其参数。



       当仅需要将少量THT组件焊接到PCB上时，总是使用选择性焊接。由于测试对象的几何形状通常很复杂，例如通过将PCB集成到外壳中，通常不适合使用标准AOI系统。这是AOI集成模块Selective Line – 3D发挥作用的地方。整个硬件和软件包的具体设备是模块化的，并具有标准化的机械和电气接口。这样可以有效地规划和实施检查解决方案。对于摄像机和照明头的机械固定，考虑到所需的组件自由度，GÖPELelectronic制定了规定的规格。可以根据个人要求灵活地计划其他组件（例如PC，不间断电源和微型控制柜）在测试单元中的放置。



关于GOEPEL电子

       GOEPEL电子（GÖPEL electronic）生产创新的电气和光学测量与测试技术，以及用于电子元件，组装印刷电路板以及工业电子和汽车电子系统的测试和检查系统。
